Нормирующие преобразователи и разветвители сигналов с гальванической развязкой ENC

Нормирующие преобразователи и разветвители ENC предназначены для гальванической развязки и измерения сигналов от датчиков (температура, давление, влажность, уровень, расход, положение и др.) и для преобразования измеренных значений в унифицированные выходные сигналы постоянного тока и напряжения.

Универсальный измерительный вход позволяет подключать термопреобразователи сопротивления, термопары, токовые шунты, унифицированные токовые сигналы и сигналы напряжения, потенциометры и сопротивления.

Область применения: преобразование и передача параметров технологических процессов от первичных измерительных датчиков ко вторичным устройствам (системам) регистрации, контроля и управления. Применяются в металлургической, химической, пищевой, добывающей, перерабатывающей и прочих отраслях промышленности, в коммунальном и сельском хозяйстве.

Модификации Где купить?

Универсальный преобразователь сигналов с гальванической развязкой ENC.S1-UI-DP-RS
ENC.S1-UI-DP-RS
  • Вход: 1 универсальный
  • Выход: 1 аналоговый (0…20 мА, 0…10 В)
  • Гальваноразвязка : до =300 В
Разветвитель сигналов с гальванической развязкой ENC.S2-UI-DP-RS
ENC.S2-UI-DP-RS
  • Вход: 1 универсальный
  • Выход: 2 аналоговых 0…20 мА, 0…10 В
  • Гальваноразвязка: до =300 В
  • Описание нормирующих преобразователей и разветвителей ENC

    ENC.S1 универсальный нормирующий преобразователь с одним измерительным входом и с одним аналоговым выходом.

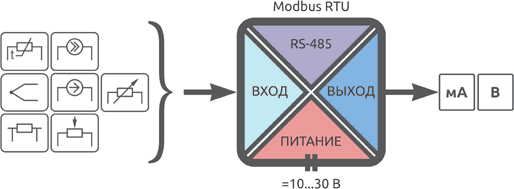

    Схема гальванической развязки ENC.S1
    Схема гальванической развязки ENC.S1



    ENC.S2 разветвитель / преобразователь аналоговых сигналов с одним измерительным входом и с двумя независимыми аналоговыми выходами.

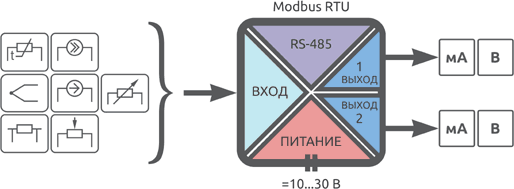

    Схема гальванической развязки ENC.S2
    Схема гальванической развязки ENC.S2
  • Особенности преобразователей ENC
    • Универсальный измерительный вход, поддерживающий 32 типа первичных преобразователей: термосопротивления, термопары, токовые шунты, потенциометры, переменные резисторы, а также унифицированные сигналы по току (-20...20, 0...20, 4...20 мА) и напряжению (-10...10, 0...5, 0...10 В).
    • Полная гальваническая развязка всех цепей (вход, выходы, питание, интерфейс) с испытательным напряжением изоляции до 3000 В постоянного тока — обеспечивает безопасность подключаемого оборудования.
    • Высокая точность нормирования: основная приведенная погрешность преобразования — до 0,1%.
    • Гибкое масштабирование: возможность задания пользовательских шкал и настройки нестандартных диапазонов как на входе, так и на выходе. Это упрощает замену датчиков с нестандартными характеристиками без изменения логики контроллера.
    • Линеаризация по точкам: задание произвольной нелинейной зависимости между входным и выходным сигналами (21 точка), что особенно полезно при работе с резервуарами сложной формы, нелинейными датчиками и специализированными преобразователями.
    • Поддержка активной и пассивной схем подключения токовой петли — как для входных датчиков, так и для выходных вторичных приборов.
    • Интерфейс RS-485 с поддержкой протокола Modbus RTU — позволяет выполнять расширенную настройку, калибровку и диагностику, а также использовать нормирующий преобразователь как высокоточный модуль аналогового ввода/вывода в составе АСУ ТП.
    • Настройка с помощью DIP-переключателей: выбор типа датчика, диапазона измерения, конфигурации аналоговых выходов и параметров последовательного интерфейса.
    • Монтаж на шину T-BUS, через совместимую с ПЛК и периферийными модулями серии Alpha-X колодку, что упрощает сборку и обслуживание распределенных систем автоматизации.
  • Технические характеристики преобразователей ENC
    Параметр Значение
    Напряжение питания =10...30 В
    Потребляемая мощность не более 4 Вт
    Электрическая прочность изоляции между гальванически развязанными блоками до 3000 В постоянного тока
    Защиты по питанию от неверной полярности
    Измерительный вход (универсальный) термосопротивления: 50М, 100М, 500М, 1000М, 50П, 100П, 500П, 1000П, Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000;
    термопары: R, T, J, K, L, N, B, S;
    токовые шунты: -125...125 мВ;
    токовые сигналы: -20...20 мА;
    сигналы напряжения: -10...10 В;
    потенциометры и сопротивления: до 20 кОм
    Аналоговые выходы независимые, настраиваемые: 0...20 мА или 0...10 В
    Предел основной приведенной погрешности * ±0,1% - для сигналов термосопротивлений (кроме 50М), термопар, токовых шунтов, унифицированных сигналов по току и напряжению;
    ±0,25% - для теромосопротивлений типа 50М;
    ±0,5% - для сигналов потенциометров и сопротивлений до 20 кОм
    Дополнительная температурная погрешность на каждые 10 °C от +23 °C ±0,1%
    Время отклика выхода при изменении входа от 10 до 90% от 100 до 2000 мс в зависимости от настроек фильтрации
    Интерфейс и протокол связи RS-485, Modbus RTU
    Степень защиты, обеспечиваемая оболочкой корпуса IP20
    Рабочая температура окружающего воздуха при эксплуатации или хранении -20...+50 °C
    Относительная влажность окружающего воздуха без образования конденсата при эксплуатации или хранении 10...80%
    Характеристики клемм съемные клеммные колодки с винтовыми зажимами для проводников до 1,5 мм²
    Масса изделия не более 105 г

    (*) - Для измерения — от полного диапазона измерения выбранного типа датчика; для генерации и преобразования — от полного диапазона выходного сигнала.

  • Габаритные размеры преобразователей ENC

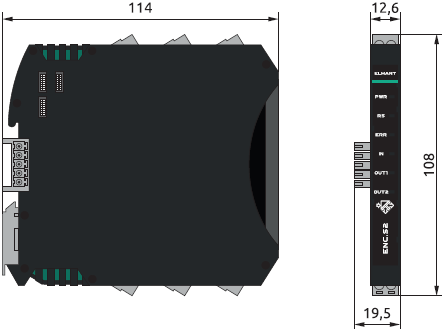

    Габаритные размеры преобразователей ENC, мм
    Габаритные размеры преобразователей ENC, мм
  • Схемы подключения преобразователей ENC
    Схема подключения нормирующего преобразователя ENC.S1
    Схема подключения нормирующего
    преобразователя ENC.S1
    Схема подключения нормирующего преобразователя ENC.S2
    Схема подключения разветвителя ENC.S2 с двумя независимыми аналоговыми выходами

    Внимание! Не допускается одновременное подключение напряжения питания через клеммы корпуса и через клеммную колодку TB-PS. Иначе прибор может выйти из строя. Колодка TB-PS не входит в комплект поставки и приобретается отдельно.
