Сенсорная резистивная панель оператора ELHART ELP

Операторские панели ELHART прекрасно зарекомендовали себя в работе, гибкая линейка моделей позволяет подобрать панель по функционалу, размеру и цене под конкретную задачу.

Графическое оформление, элементы управления и логика работы определяется пользователем в процессе конфигурации при помощи бесплатного программного обеспечения «ELHART HMI Soft».

Модификации

Панель оператора 4,3", ELP-04
ELP-04
  • Диагональ экрана: 4,3"
  • Разрешение экрана: 480х272 пикселов
  • Поддержка SD карт памяти: -
  • Ethernet: -
Панель оператора 7", ELP-07
ELP-07
  • Диагональ экрана: 7"
  • Разрешение экрана: 800х480 пикселов
  • Поддержка SD карт памяти: -
  • Ethernet: -
Панель оператора 7", ELP-07-E
ELP-07-E
  • Диагональ экрана: 7"
  • Разрешение экрана: 800х480 пикселов
  • Поддержка SD карт памяти: есть
  • Ethernet:
Панель оператора 10.1", ELP-10-EN
ELP-10-EN
  • Диагональ экрана: 10.1"
  • Разрешение экрана: 1024x600 пикселов
  • Поддержка SD карт памяти: есть
  • Ethernet: 10/100 Мбит
Панель оператора 15.6", ELP-15-EN
ELP-15-EN
  • Диагональ экрана: 15.6"
  • Разрешение экрана: 1920х1080 пикселов
  • Поддержка SD карт памяти: есть
  • Ethernet: 10/100 Мбит
  • Особенности сенсорной резистивной панели оператора ELHART ELP
    • Режим симуляции панели оператора.
    • Библиотека графических примитивов.
    • Построение графиков и архивных трендов.
    • Простой и понятный интерфейс пользователя.
    • Бесплатная среда разработки ELHART HMI Soft.
    • Создание анимированных и движущихся компонентов.
    • Поддержка большинства промышленных контроллеров с уже готовыми конфигурациями.
    • Поддержка макросов позволяет решить некоторые задачи автоматизации без ПЛК средствами самой панели.
    • Ведение архивов, хранение рецептов на внешних USB-накопителях. Списки тревог, событий, действий оператора.
    • Просмотр файлов в формате *.pdf и графических изображений, просмотр корневого каталога памяти панели и подключенных к ней внешних носителей.
  • Технические характеристики сенсорной панели оператора ELHART ELP
    Артикул ELP-04 ELP-07 ELP-07-E ELP-10-EN ELP-15-EN
    Диагональный размер экрана 4,3″ 7″ 7″ 10,1″ 15,6″
    Разрешение экрана 480×272 800×480 800×480 1024×600 1920×1080
    Соотношение сторон 16:9
    Тип и подсветка экрана TFT LCD, резистивный
    Материал корпуса поликарбонат сплав алюминия
    Степень защиты IP65 (со стороны лицевой панели)
    IP20 (с задней стороны)
    Микро-процессор ARM Cortex A8, 600 МГц ARM Cortex A8, 1 ГГц
    Flash-память 128 Мб 256 Мб
    SDRAM-память 128 Мб 512 Мб
    Интерфейсы RS-232 / RS-485 / RS-422
    USB-порты 1×USB Host, 1×USB Device
    Поддержка SD карт памяти
    Ethernet 10/100 Мбит
    Часы и календарь реального времени
    Рабочая температура 0…+50 °C
    Относительная влажность 10…90 % (без образования конденсата)
    Напряжение питания =9…28 В =18…28 В
    Энергопотребление 5 Вт <10 Вт <18 Вт
    Масса нетто 0,43 кг 0,9 кг 0,65 кг 0,92 кг 2,25 кг

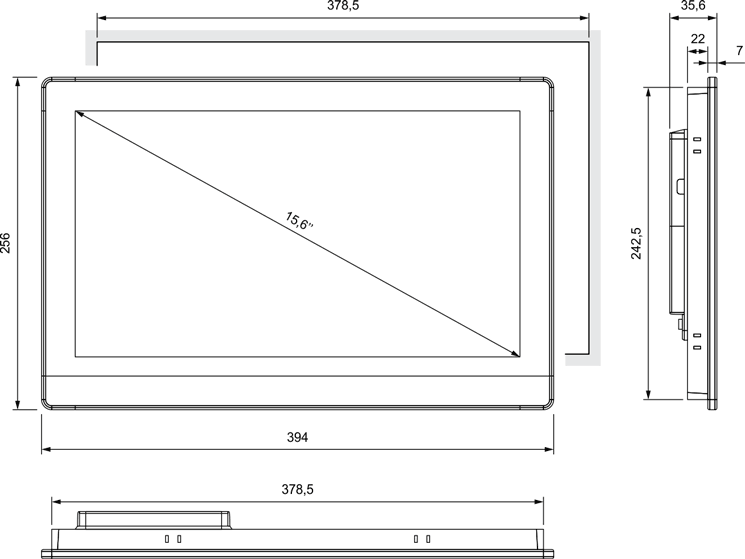

  • Габаритные размеры операторских панелей ELHART серии ELP
    Габаритные размеры ELHART ELP-04
    Габаритные размеры и размеры монтажного отверстия сенсорной панели оператора ELP-04, мм
    Габаритные размеры ELHART ELP-07, ELP-07-E
    Габаритные размеры и размеры монтажного отверстия сенсорной панели оператора ELP-07, ELP-07-E, мм
    Габаритные размеры ELHART ELP-10-EN
    Габаритные размеры и размеры монтажного отверстия сенсорной панели оператора ELP-10-EN, мм
