В зависимости от модификации, комплект контроллера для ИТП позволяет автоматизировать от 2-х контуров до 4-х контуров (до 2-х Отопления и до 2-х ГВС), а также от 3-х до 6-ти групп насосных групп.
Комфортная температура при любой погоде
Регулирование температуры теплоносителя в контурах отопления осуществляется по гибко настраиваемому отопительному графику.
Это позволяет системе оперативно реагировать на изменение внешних условий и круглосуточно поддерживать требуемую температуру в помещении. График задается по 6 точкам, возможна установка смещения графика в выходные дни или ночное время.
Защита от превышения температуры обратной воды
Контроллер управления ИТП позволяет контролировать температуру обратной воды по заданному графику.
В случае превышения уставки, клапан автоматически начнет закрываться, пока температура не упадет ниже требуемого значения. Это обеспечивает эффективное управление тепловыми процессами и поддержание оптимальных условий работы системы.
Стабильная подача горячей воды
Регулирование температуры в контуре ГВС производится по ПИД-закону. Вне зависимости от текущего потребления горячей воды ее температура будет оставаться на одном уровне.
При выходе температуры отопления или ГВС за заданный диапазон оператор увидит предупредительное сообщение.
Универсальные входы для датчиков температуры (50М, Pt100, Pt1000)
Поддержка наиболее распространенных типов термодатчиков упрощает процесс интеграции контроллера управления при модернизации ИТП.
Классическое управление трех ходовыми клапанами
Для регулирования степени открытия клапанов предусмотрены релейные выходы с трехпозиционным принципом управления («Больше-Меньше»).
Гибкое управление группой насосов
В максимальной конфигурации контроллер управления КОНТУР-А KIT поддерживает до 6 независимых насосных групп (2 отопления, 2 подпитки, 2 ГВС). Конфигурация каждой группы производится отдельно друг от друга, и позволяет выбрать количество насосов в группе.
При управлении насосной группой, состоящей из двух насосов, предусмотрено чередование их по времени для обеспечения равномерного износа. Также предусмотрена функция АВР насосов, т.е. при аварии одного из насосов в группе производится автоматический запуск другого.
Защита от сухого хода всех групп насосов
Для каждой насосной группы предусмотрено подключение реле сухого хода с целью защиты насосов. При пропадании воды соответствующая группа насосов будет остановлена, оператор увидит предупредительное сообщение. При восстановлении водоснабжения работа насосов продолжится автоматически.
Работа с различными типами дискретных датчиков
Возможно подключение датчика низкого давления в системе отопления и датчиков сухого хода с НО или НЗ контактами.
Дополнительно предусмотрены настройки дребезга срабатывания датчиков аварии, а также времени стабилизации показаний после пуска.
Контроль исправной работы насоса осуществляется с использованием дискретных датчиков: это может быть реле перепада давления или реле протока.
Защита от прорыва трубопровода
В случае, если насосы подпитки непрерывно работают больше заданного времени, контроллер анализирует это как аварийную ситуацию и отключает насосы.
Бесперебойная работа и журнал аварий
Контроль аварий датчиков и отклонения измеренных значений от уставок, а также наличие функции АВР для насосов позволяют обеспечить надежное и безопасное управление тепловым пунктом.
При возникновении любой аварии (обрыв датчика, сухой ход, выход температуры за заданные пределы и т. д.) на экран выводится сообщение о характере аварии и времени ее возникновения.
Все аварии автоматически заносятся в энергонезависимый журнал и сохраняются при выключении питания контроллера.
Режим ручного управления
Режим ручного управления — это ручное управление исполнительными устройствами реализованное на панели управления.
При необходимости любое исполнительное устройство (насос или клапан) может быть переведено в ручной режим управления при помощи панели оператора, и запущено или остановлено в обход алгоритмов автоматического управления.
Данная функция удобна при вводе в эксплуатацию для проверки подключения исполнительных механизмов, тестирования системы.
Местный режим управления
Местный режим управления — это ручное управление исполнительными механизмами при помощи внешних переключателей/кнопок.
Режим активируется только для насосных групп, путем подачи дискретного сигнала от внешнего переключателя на специальные входы ПЛК. При подаче сигнала, контроллер перестает анализировать выбранную насосную группу и исключает ее из алгоритма управления.
Данная функция удобна во время пусконаладки при вводе в эксплуатацию, обслуживания или замены оборудования, а также в аварийных ситуациях.

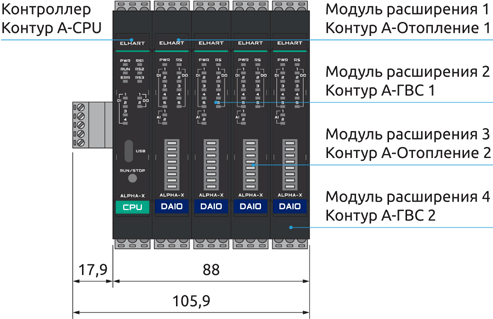

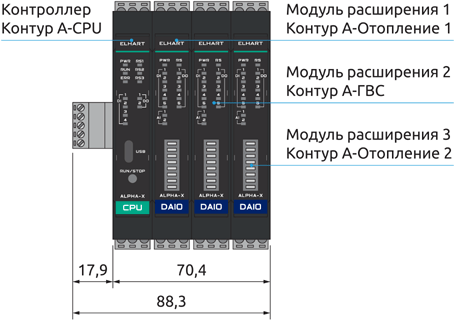

Модификации КОНТУР-××× KIT | A11 | А12 | А21 | А22 |
---|---|---|---|---|
Аналоговые входы (50М, Pt100, Pt1000) | ||||
Количество аналоговых входов, шт | 4 | 6 | 6 | 8 |
Датчик температуры наружного воздуха | ||||
Датчик температуры воды в подающем трубопроводе контура отопления 1 | ||||
Датчик температуры контура ГВС 1 | ||||
Датчик температуры воды в обратном трубопроводе теплосети 1 | ||||
Датчик температуры воды в подающем трубопроводе контуре отопления 2 | ||||
Датчик температуры воды в подающем трубопроводе теплосети | ||||
Датчик температуры контура ГВС 2 | ||||
Датчик температуры воды в обратном трубопроводе теплосети 2 | ||||
Дискретные входы | ||||
Количество дискретных входов, шт | 14 | 17 | 18 | 24 |
Тип подключаемого датчика | «сухой контакт» | |||
Дискретные выходы | ||||
Количество выходов типа «сухой контакт», шт | 11 | 15 | 16 | 21 |
Тип дискретных выходов | PNP / 0,25 A | |||
Характеристики кабелей подключения | ||||
Сечение жил вводного кабеля силовой цепи | 1,5…2,5 мм2 (рекомендуемое) | |||
Сечение жил кабеля управляющих цепей | 0,5…2,5 мм2 (рекомендуемое) | |||
Питание | ||||
Номинальное напряжение питания | =24 В | |||
Допустимый диапазон напряжения питания | =22…26 В | |||
Потребляемая мощность с учетом подключенных модулей расширения, Вт | 20 | 23,4 | 23,4 | 27 |
Условия эксплуатации | ||||
Класс защиты | IP54 | |||
Температура окружающей среды | 0…+50 °С | |||
Относительная влажность | 10…80% (без образования конденсата) | |||
Помещение | без агрессивных веществ и токопроводящих частиц | |||
Отопление | ||||
Количество контуров отопления | 1 | 1 | 2 | 2 |
Управление клапанами «Больше»/«Меньше» | ||||
Управление клапанами 0…10 В | опция | |||
График отопления по шести точкам для каждого контура | ||||
График температуры обратной воды по шести точкам для каждого контура | ||||
Защита от превышения температуры обратной воды | ||||
Сдвиг графиков отопления в ночное время | ||||
Сдвиг графиков отопления в выходные дни | ||||
Автоматическое отключение отопления в летнем режиме | ||||
Выбор регулируемого параметра для контура отопления: Тпр., Тобр., ΔТ | опция | |||
Сигнализация о выходе температуры в контуре за заданные границы | ||||
Горячее водоснабжение (ГВС) | ||||
Количество контуров ГВС | 1 | 2 | 1 | 2 |
Управление клапанами «Больше»/«Меньше» | ||||
Управление клапанами 0…10 В | опция | |||
Поддержание заданной уставки для каждого контура | ||||
Сигнализация о выходе температуры в контуре за заданные границы | ||||
Отключение регулирования температуры при аварии обоих насосов | ||||
Насосные группы | ||||
Количество насосных групп отопления | 1 | 1 | 2 | 2 |
Количество насосных групп ГВС | 1 | 2 | 1 | 2 |
Количество насосных групп подпитки | 1 | 1 | 2 | 2 |
Работа с одним или двумя насосами в группе | ||||
Чередование рабочего насоса для равномерного износа | ||||
Аварийный ввод резерва в случае выхода насоса из строя | ||||
Защита от «сухого хода» для всех насосных групп | ||||
Выбор типа датчика сухого хода (НО/НЗ) | ||||
Отключение насосов при превышении температуры в контуре (для насосов ГВС) | ||||
Контроль максимального времени непрерывной работы насосов (для насосов подпитки) | ||||
Внешние аварийные сигналы | ||||
Количество входов для внешних аварийных сигналов | 3 | 3 | 3 | 3 |
Журнал аварий | ||||
Сохранение аварийных сообщений в энергонезависимой памяти с фиксацией времени возникновения аварии (до 200 сообщений) | ||||
Диспетчеризация | ||||
RS-485 (Modbus RTU) |
№ | Описание |
---|---|
1 | Кнопка экрана «Общий» |
2 | Кнопка экрана «Контур отопления 1» |
3 | Кнопка экрана «Контур ГВС 1» |
4 | Кнопка экрана «Контур отопления 2» |
5 | Кнопка экрана «Контур ГВС 2» |
6 | Кнопка экрана «Журнал» |
7 | Кнопка экрана «Меню» |
8 | Индикация температуры обратной воды из контура отопления 2 |
9 | Индикация температуры обратной воды из контура отопления 1 |
10 | Индикация уставки температуры контура ГВС 2 |
11 | Индикация температуры контура ГВС 2 | 12 | Индикация уставки температуры контура ГВС 1 |
13 | Индикация температуры контура ГВС 1 |
14 | Отображение даты и времени |
15 | Индикация режима «Зима/Лето» |
16 | Индикация режима «День/Ночь» |
17 | Индикация режима «Будний/Выходной день» |
18 | Индикация температуры наружного воздуха |
19 | Индикация наличия аварии |
20 | Индикация ПУСК/СТОП |
21 | Индикация уставки температуры контура отопления 1 |
22 | Индикация температуры контура отопления 1 |
23 | Индикация уставки температуры контура отопления 2 |
24 | Индикация температуры контура отопления 2 |
25 | Индикация температуры подаваемой воды из теплосети |
26 | Индикация температуры наружного воздуха |
№ | Описание |
---|---|
1 | Клапан отопления |
2 | Степень открытия клапана отопления |
3 | Индикация уставки температуры в обратном трубопроводе контура отопления |
4 | Индикация температуры в обратном трубопроводе контура отопления |
5 | Реле дифференциального давления подпитки контура отопления |
6 | Реле сухого хода контура отопления |
7 | Насос 2 подпитки контура отопления |
8 | Насос 1 подпитки контура отопления |
9 | Клапан подпитки |
10 | Реле дифференциального давления контура отопления |
11 | Насос 2 контура отопления |
12 | Реле сухого хода контура отопления |
13 | Насос 1 контура отопления |
14 | Индикация уставки температуры в подающем трубопроводе контура отопления |
15 | Индикация температуры в подающем трубопроводе контура отопления |
№ | Описание |
---|---|
1 | Клапан ГВС |
2 | Степень открытия клапана ГВС |
3 | Реле дифференциального давления контура ГВС |
4 | Насос 2 контура ГВС |
5 | Реле сухого хода контура ГВС |
6 | Насос 1 контура ГВС |
7 | Индикация температуры в подающем трубопроводе контура ГВС |
8 | Индикация уставки температуры в подающем трубопроводе контура ГВС |
