Шкаф управления насосами КАСКАД КНС предназначен для управления и комплексной защиты насосов систем отведения промышленных или ливневых стоков.
КАСКАД КНС может управлять фекальными насосами погружного типа и насосами поверхностной установки, насосами с режущим колесом (измельчителем) и без него. Напряжение питания насосов 380 В.
Алгоритм управления КАСКАД КНС подходит для всех типов стандартных КНС (2 насоса, 4 датчика).
Равномерная наработка моторесурса насосов:
Наличие ручного режима управления:
Работа с разными типами датчиков уровня:
Питание датчиков 24 В:
Продуманная индикация:
Защита двигателей насосов:
Шкафы имеют функцию защиты двигателей насосов. Эта функция активна все время и имеет наивысший приоритет на отключение насосов. В шкафах серии КАСКАД КНС реализованы следующие виды защит:
| КАСКАД КНС-×××-2-1-0 | 015 | 022 | 037 | 055 | 075 | 110 |
|---|---|---|---|---|---|---|
| Номинальное напряжение питания ШУ | 3-фазное 380 В, 50 Гц * | |||||
| Номинальный потребляемый ШУ ток**, А | 8,5 | 12,5 | 18,5 | 24,5 | 36,5 | 48,5 |
| Номинальный ток подключаемых двигателей, А | 4 | 6 | 9 | 12 | 18 | 24 |
| Электрическая мощность подключаемого двигателя***, кВт | 1,5 | 2,2 | 3,7 | 5,5 | 7,5 | 11 |
| Характеристики управляющих сигналов | ||||||
| Тип подключаемых датчиков |
2-х проводные датчики типа "сухой контакт" 3-х проводные датчики с выходом "pnp" |
|||||
| Количество подключаемых датчиков | 4 | |||||
| Встроенное питание датчиков |
=24 VDC максимальное общее потребление тока – не более 0,42 А |
|||||
| Характеристики кабелей подключения | ||||||
| Сечение жил вводного кабеля силовой цепи (рекомендуемое), мм2 | 2,5 | 2,5 | 4 | 4 | 6 | 6 |
| Сечение жил кабелей управляющих цепей (рекомендуемое), мм2 | 0,5 | |||||
| Условия эксплуатации | ||||||
| Класс защиты | IP65 | |||||
| Рабочая температура окружающей среды, °С | -20…+50 °С (без обмерзания) | |||||
| Относительная влажность, % | 0…95 (без образования конденсата) | |||||
| Уровень вибрационных воздействий | Максимальная амплитуда ускорения 0,5g | |||||
| Высота монтажа (абсолютная) | 1000 м над уровнем моря (при повышении этого значения необходимо снижать мощность подключаемого оборудования) | |||||

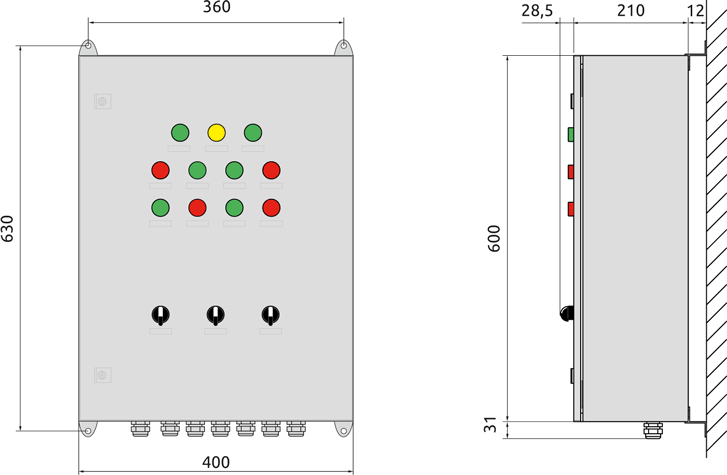

| Габаритные размеры шкафа В×Ш×Г, мм | ||||||
| КАСКАД КНС-×××-2-1-0 | 600×400×210 | |||||
| Масса, кг | ||||||
| КАСКАД КНС-ххх-2-1-0 | 20 | 20 | 20 | 20 | 20,5 | 20,6 |
Примечание:
* – диапазон допустимого напряжения определяется настройками встроенного реле контроля фаз и допустимым рабочим напряжением подключаемых двигателей, при этом фазное напряжение должно находиться в диапазоне 190…240 В.
** – потребляемый ток указан с учетом подключенных двигателей.
*** – мощность указана для одного двигателя. К шкафу подключаются несколько двигателей, при этом собственная мощность каждого не должна превышать величины, указанной в таблице.
Если шкаф был перемещен из холодного помещения в теплое, перед началом эксплуатации необходимо выдержать его без упаковки при комнатной температуре в течение нескольких часов. Не подключайте силовое питание до исчезновения всех видимых признаков наличия конденсата, это может привести к выходу из строя компонентов шкафа.
| Обозначение | Название | Описание |
|---|---|---|
| H1 | Индикатор «Сеть» |
Питание подано на шкаф |
| H2 | Индикатор «Сухой ход» |
Сработал датчик нижнего уровня |
| H3 | Индикатор «Уровень 1» |
Сработал датчик среднего уровня |
| H4 | Индикатор «Уровень 2» |
Сработал датчик верхнего уровня |
| H5 | Индикатор «Перелив» |
Сработал датчик верхнего аварийного уровня (перелив) |
| H6 | Индикатор «Ручной» |
Шкаф находится в режиме РУЧНОЙ. Автоматическое включение насосов в зависимости от уровня жидкости не происходит |
| H7 | Индикатор «Насос 1» |
Включен насос 1 |
| H8 | Индикатор «Насос 2» |
Включен насос 2 |
| H9 | Индикатор «Автомат» |
Шкаф находится в режиме АВТОМАТ. Насосы включаются по сигналу от датчиков уровня |
| H10 | Индикатор «Авария насос 1» |
Сработала тепловая защита двигателя 1. Насос остановлен. |
| H11 | Индикатор «Авария насос 2» |
Сработала тепловая защита двигателя 2. Насос остановлен. |
| S1 | Тумблер «Насос 1: СТОП/ПУСК» |
Управление насосом 1 в режиме РУЧНОЙ Центральное положение – СТОП НАСОС 1 Правое положение – ПУСК НАСОС 1 |
| S2 | Тумблер «Насос 2: СТОП/ПУСК» |
Управление насосом 2 в режиме РУЧНОЙ Центральное положение – СТОП НАСОС 2 Правое положение – ПУСК НАСОС 2 |
| S3 | Тумблер «Руч./Выкл./Авт.» |
Левое положение – Режим РУЧНОЙ Центральное положение – Режим СТОП Правое положение – Режим АВТОМАТ |

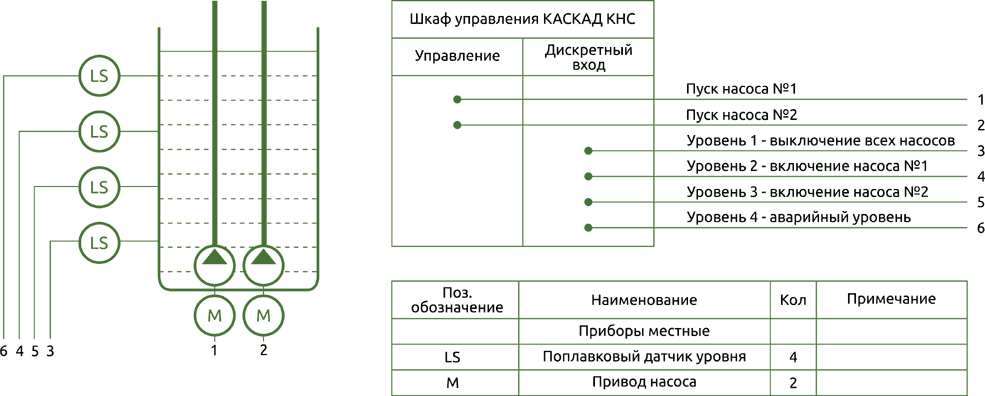

Если жидкость в резервуаре находится на уровне нижнего поплавка (№1), насосы не включаются и находятся в режиме ожидания. При повышении уровня жидкости происходит срабатывание датчика среднего уровня (№2), подается сигнал на запуск насоса 1, начинается откачивание жидкости из резервуара.
Далее возможны две ситуации:
Одновременная работа двух насосов обеспечивает максимальную скорость откачивания жидкости. После того, как уровень жидкости падает ниже отметки поплавка №1, происходит отключение обоих насосов. Если же при одновременной работе двух насосов их производительности недостаточно, и уровень жидкости продолжает подниматься, то после срабатывания поплавка №4 на лицевой панели шкафа загорается красный индикатор «Уровень 4» (перелив). Достижение данного уровня считается аварийным и требует оперативного вмешательства обслуживающего персонала.
