Серия DCB-04 — это шкафы управления скреперами торговой марки DairyClimat , специально разработанные для эффективного управления системами автоматической очистки аллей от навоза в коровниках. Устройство интегрирует в себя технологию частотного управления электроприводами совместно с энкодером положения, обеспечивая полную автоматизацию процесса удаления навоза с минимальными затратами электроэнергии, максимальной защитой животных от травм и механизмов от перегрузок, аварийных ситуаций.
| Параметр | Значение |
|---|---|
| Общие данные | |
| Номинальное напряжение питания | ~1х220 В, 50 Гц |
| Выдерживаемая прочность короткого замыкания | 6 кА |
| Номинальный потребляемый ток | 14 А |
| Номинальная суммарная мощность одной станции | 1,5 кВт |
| Номинальный ток одной станции | 7 А |
| Номинальное напряжение питания скрепера | ~3х220 В |
| Номинальное напряжение цепей управления | =24 В |
| Класс защиты шкафа управления | IP54 |
| Система заземления | TN-S |
| Условия окружающей среды по ЭМС | A |
| Габаритные размеры (ШхВхГ) | зависит от модификации |
| Масса | зависит от модификации |
| Условия эксплуатации | |
| Рабочая температура окружающей среды | -5…+40 °С * |
| Рабочая относительная влажность воздуха | 0…90% (без образования конденсата) |
* — при этом, средняя температура за 24 ч – не должна превышать плюс 35 °С.
| Обозначение | Название |
|---|---|
| 1 | Сенсорная панель управления |
| 2 | Индикатор «Работа» |
| 3 | Индикатор «Авария |
| 4 | Переключатель режима работы «Ручной/ 0 / Автоматический» |
| 5 | Аварийный стоп |
| 6 | Сброс аварии |
Интуитивно понятный графический интерфейс позволяет быстро диагностировать работу системы. На отображаемой мнемосхеме виден текущий статус всех элементов, режим работы и оперативные параметры. Графический интерфейс оснащен подробным, интуитивно понятным меню на русском языке, с описанием всех необходимых параметров.
Шкафы оснащены цветным сенсорным дисплеем, позволяющим удобно следить за объектом. На Главный экран выводится основная информация для оператора о состоянии скрепера и кнопки для перехода на другие экраны (настройки и журнал сообщений).
Текущий режим работы скрепера, отображается в центральной части Главного экрана, ниже текущее положение скрепера в виде «шкалы прогресса». В нижней части экрана отображаются значения тока и частоты работы ПЧ.
Меню настроек позволяет полностью адаптировать систему под конкретный объект. Осуществить настройку параметров движения, настройку защит, настройку расписания и провести пуско-наладку системы в сервисном режиме.
Пульт управления позволяет настроить расписание запуска скрепера в автоматическом режиме.

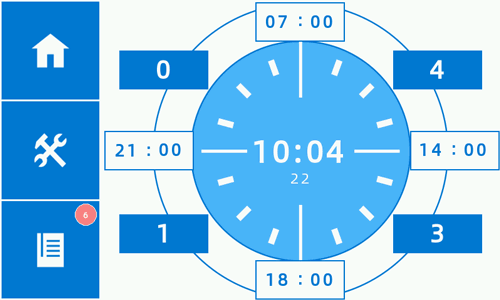

На экране расписания отображаются четыре интервала времени с указанным числом запусков внутри каждого интервала. Интервалы условно нумеруются по часовой стрелке. На экране отображается время начало и окончания интервала, при этом окончание предыдущего интервала является началом следующего.

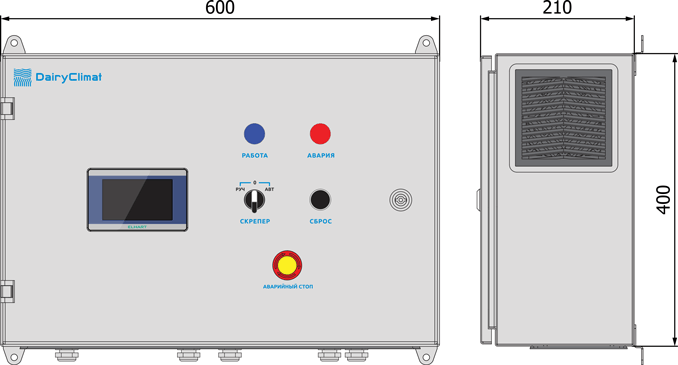

| Артикул | Габаритные размеры, мм | Масса, кг | ||
|---|---|---|---|---|
| Ширина | Высота | Глубина | ||
| DCB-04-015-1-0 | 600 | 400 | 210 | 20 |
