Серия DCB-30 — это модульная система управления разгонными вентиляторами и системой орошения с разделенными модулем управления и силовыми модулями торговой марки DairyClimat .
Шкаф управления управления DCB-30 применяются на крупных объектах, где необходимо минимизировать протяженность силовых кабельных трасс для управления группами вентиляторов. Модуль управления устанавливается в удобном для персонала месте, а силовые модули DCB-01 располагаются как можно ближе к своим группам вентиляторов.
Модуль управления имеет унифицированные выходные сигналы 0-10 В и дискретные выходы что позволяет его использовать с силовыми шкафами сторонних производителей. Для силовых шкафов управления DairyClimat параллельно сигналу 0-10 В предусмотрен интерфейс RS-485 (Modbus RTU), что позволяет повысить помехозащищенность линии связи и увеличить ее длину. Один модуль управления рассчитан на 1 коровник с возможностью управления до 4-х зон.
| Параметр | Значение |
|---|---|
| Общие данные | |
| Номинальное напряжение питания | ~1х220 В, 50 Гц |
| Количество групп вентиляторов | 4 |
| Количество групп орошения | 4 |
| Номинальное напряжение питания клапанов орошения | =24 В |
| Номинальное напряжение насоса орошения | ~1х220 В |
| Номинальная мощность насоса орошения | 1,5 кВт |
| Тип подключаемого датчика | HTE-PF - THI (RS-485) |
| Класс защиты шкафа управления | IP54 |
| Система заземления | TN-S |
| Условия эксплуатации | |
| Рабочая температура окружающей среды | 0…+35 (40) °С |
| Рабочая относительная влажность воздуха | до 90% (без образования конденсата) |
| Обозначение | Название |
|---|---|
| HL1 | Аварийный индикатор |
| A1 | Панель управления |
| S2…S6 | Переключатели режимов работы |
| S1 | Аварийный стоп |

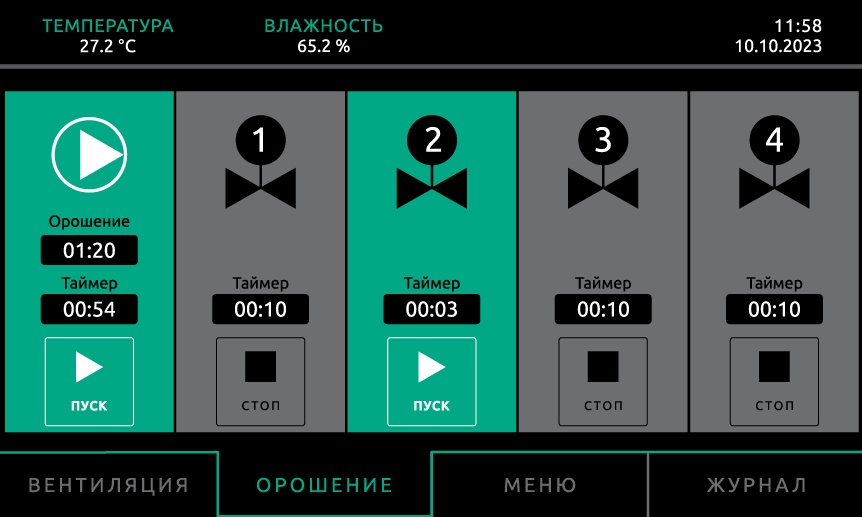

Интуитивно понятный графический интерфейс позволяет быстро диагностировать работу системы. На отображаемой мнемосхеме виден текущий статус всех элементов, режим работы и оперативные параметры. Графический интерфейс оснащен подробным, интуитивно понятным меню на русском языке, с описанием всех необходимых параметров.
