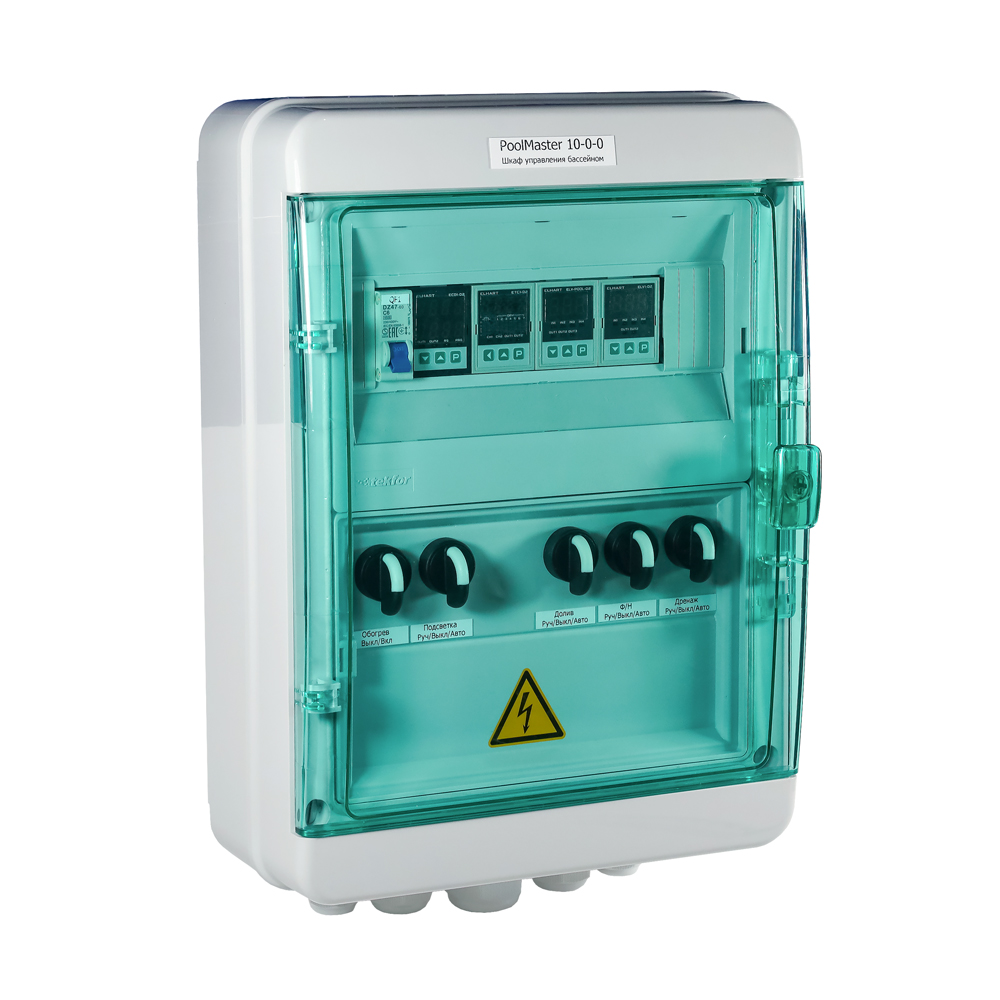

Шкаф управления PoolMaster 10 - это бюджетное решение для автоматизации и комплексной защиты инженерных систем бассейна. Он применяется для поддержания уровня воды в чаше (долив, дренаж), подогрева воды, управления фильтрационным насосом и подсветкой. Использование шкафов PoolMaster 10 актуально в частных и общественных бассейнах. Благодаря продуманному алгоритму, простому управлению и индикации внедрение шкафа не вызовет сложностей.
Контроль уровня воды в переливной емкости по сигналам датчиков уровня (долив воды, защита от перелива)
В переливной емкости устанавливаются 5 датчиков уровня (электродов): общий, сухой ход, нижний рабочий, верхний рабочий, перелив. В соответствии с текущим уровнем в емкости шкаф PoolMaster управляет оборудованием бассейна и разрешает, либо запрещает работу исполнительных механизмов согласно алгоритму.
Поддержание температуры воды в бассейне
Важнейшим параметром комфорта в бассейне является температура воды в чаше. Шкаф PoolMaster 10 может осуществлять нагрев воды как с помощью проточных электронагревателей, так и через теплообменник, управляя клапаном и насосом. Для защиты системы обогрева используется датчик потока (циркуляции) воды.
Управление работой фильтрационного насоса (защита от сухого хода, работа насоса по расписанию)
От работы фильтрационного насоса зависит функционирование всех остальных систем бассейна. ШУ PoolMaster обеспечивает надежную работу фильтрационного насоса, защищая его от сухого хода и перегрузки. Кроме этого, для экономии электроэнергии работа фильтрационного насоса может быть привязана к расписанию (задание периодов работы и паузы).
Управление подсветкой бассейна в ручном и автоматическом режиме
Подсветка бассейна может работать как в ручном, так и в автоматическом режиме. В ручном режиме пользователь самостоятельно решает когда включить подсветку, а в автоматическом работа привязана либо к фиксированным интервалам времени, либо к заходу и восходу солнца.
Режим технического обслуживания
Чистота воды в бассейне является условием комфорта и гигиены. За чистоту воды отвечают фильтры, которые требуют периодического обслуживания. Шкаф управления PoolMaster имеет сервисный режим (ручное управление фильтрационным насосом). В этом режиме обслуживающий специалист может осуществить прочистку фильтров для дальнейшего их использования.
Подключение внешнего реле протока
Не все нагревательные элементы имеют встроенную защиту от отсутствия потока воды. А это одно из основных условий безопасной работы нагревателей. Шкаф управления PoolMaster 10 позволяет подключить внешнее реле протока для разрешения работы нагревательных элементов.
Контроль протечки воды
Несмотря на то, что подключение датчика протечки не является обязательным условием работы шкафа, это один из самых действенных способов защиты в случае повреждения трубопроводов. Шкаф PoolMaster контролирует наличие воды в местах установки оборудования и в случае протечки отключает нагрузку
| PoolMaster 10 - | 0-0 | 1-0 | 3-0 | 1-1 | 3-1 |
|---|---|---|---|---|---|
| Общие характеристики | |||||
| Номинальное напряжение питания, В | 1х220 В | 3×380 В | 1×220 В | 3×380 В | |
| Допустимый диапазон напряжения питания, В | 190-240 В | 330-440 В | 190-240 В | 330-440 В | |
| Номинальная частота питающего напряжения, Гц | 50 Гц | ||||
| Максимальный потребляемый ток, А | 0,1 | 45 | 45 | 30 | 30 |
| Аналоговые входы | |||||
| Количество подключаемых датчиков температуры | 1 | ||||
| Тип подключаемых датчиков температуры | 50М, pt100, pt1000 и другие (универсальный вход) |
||||
| Дискретные входы | |||||
| Количество подключаемых датчиков уровня | 5 | ||||
| Количество подключаемых реле протока | 1 | ||||
| Количество подключаемых датчиков протечки | 2 | ||||
| Характеристики управляющих выходов | |||||
| Фильтрационный насос | ~220 В, 5 А |
~220 В, 10 А, (до 1 кВт) |
~380 В, 10 А (до 4 кВт) |
~220 В, 10 А (до 1 к Вт) |
~380 В, 10 А (до 4 кВт) |
| Клапан долива | ~220 В, 5 А | ~220 В, 5 А | |||
| Дренажный насос | ~220В, 5 А | ~220 В, 5 А (до 0,5 кВт) | |||
| Подсветка | ~220 В, 5 А | ~220 В, 5 А | |||
| Обогрев | ~220 В, 5 А | ~220 В, 20 А | ~380 В, 20 А | ~220 В, 5 А | |
| Условия эксплуатации | |||||
| Класс защиты | IP54 | ||||
| Температура окружающей среды | -15…+40 °С | ||||
| Относительная влажность, % | 0…90% (без образования конденсата) | ||||
1 - Управление клапаном долива (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ)
2 - Управление фильтр насосом (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ). Переключатель имеет встроенную подсветку, которая сигнализирует о срабатывании внешнего реле протока.
3 - Управление дренажным насосом (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ)
4 - Управление подсветкой (РУЧНОЙ/ВЫКЛЮЧЕН/АВТОМАТ)
5 - Управление обогревом бассейна (ВЫКЛЮЧЕН/АВТОМАТ)
1 - Регулятор температуры воды в бассейне (ECD1)
2 - Таймер реального времени (ETC1)
3 - Регулятор уровня в переливной емкости (ELV-POOL)
4 - Контроль датчиков протечки (ELV1)
| Индикация | Описание |
|---|---|
|
Индикатор текущей температуры воды |
|
Индикатор заданной температуры воды |
|
Индикатор включения нагревательных элементов |
| Индикация | Описание |
|---|---|
|
Текущее время. В рабочем режиме на дисплее прибора отображается текущее время. |
|
Индикация текущего дня недели. Горит красным, если на текущий день запрограммированы шаги; Горит зеленым, если на текущий день ничего не запрограммировано. |
|
Индикация состояния канала. Горит зеленым, если для данного канала на текущую дату запрограммированы шаги |
|
Индикация состояния выхода фильтрационного насоса |
|
Индикация состояния выхода включения подсветки |
|
Индикация состояния дискретного входа. Первый индикатор горит зеленым, если дискретный вход 1 активен; Второй индикатор горит зеленым, если дискретный вход 2 неактивен |
| Индикация | Описание |
|---|---|
|
Индикатор состояние входа "Сухой ход" |
|
Индикатор нижнего рабочего уровня |
|
Индикатор верхнего рабочего уровня |
|
Индикатор перелива |
|
|
Индикатор работы клапана долива |
|
|
Индикация работы фильтрационного насоса |
|
Индикатор работы дренажного насоса |
| Индикация | Описание |
|---|---|
|
Протечка переливной емкости |
|
Протечка в насосной |
