Преобразователи частоты векторные ELHART серии EMD-V

Преобразователи частоты EMD-VL и EMD-VH предназначены для управления асинхронным электродвигателем в трех режимах: U/f- регулирование, Бездатчиковое векторное управление (SVC) и Векторное управление с датчиком ОС (FVC). Благодаря режимам SVC и FVC достигается высокое качество регулирования: точность поддержания скорости, высокий пусковой момент и широкий диапазон регулирования частоты.

Преобразователь частоты имеет высокую перегрузочную способность (до 180 % в теч. 3 сек.), что позволяет применять его с электродвигателями, работающими в тяжелых условиях (экструдеры, дробилки, нории, промышленные миксеры и мешалки). А при использовании датчика обратной связи (энкодера) достигается высокая точность поддержания скорости, необходимая для приводов весовых дозаторов, токарных и фрезерных станков, манипуляторов, синхронизированных конвейеров.

Для подключения к ПЧ дополнительного оборудования могут использоваться встроенные аналоговые (0…10 В и 4…20 мА), дискретные (транзисторные и релейные) входы и выходы, а так же интерфейс связи RS-485 с поддержкой протокола MODBUS RTU.

Функционал ПЧ EMD-V может быть расширен за счет применения дополнительных карт расширения: для подключения энкодера (датчика ОС) и для подключения дополнительного релейного выхода.

Отличие серий EMD-VL и EMD-VH заключается в количестве поддерживаемых входов/выходов (сигналов управления), поддержке карт расширения и в наличии съемного пульта. Подробное описание представлено в разделе «Технические характеристики».

Модификации

Преобразователь частоты ELHART EMD-VL – 0004 S
EMD-VL – 0004 S
  • Мощность двигателя: 0,4 кВт
  • Напряжение питания: 1 фаза / ~220 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0007 S
EMD-VL – 0007 S
  • Мощность двигателя: 0,75 кВт
  • Напряжение питания: 1 фаза / ~220 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0015 S
EMD-VL – 0015 S
  • Мощность двигателя: 1,5 кВт
  • Напряжение питания: 1 фаза / ~220 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0022 S
EMD-VL – 0022 S
  • Мощность двигателя: 2,2 кВт
  • Напряжение питания: 1 фаза / ~220 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0037 S
EMD-VL – 0037 S
  • Мощность двигателя: 3,7 кВт
  • Напряжение питания: 1 фаза / ~220 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 007 T
EMD-VL – 007 T
  • Мощность двигателя: 0,75 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0015 T
EMD-VL – 0015 T
  • Мощность двигателя: 1,5 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0022 T
EMD-VL – 0022 T
  • Мощность двигателя: 2,2 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0037 T
EMD-VL – 0037 T
  • Мощность двигателя: 3,7 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VL – 0055 T
EMD-VL – 0055 T
  • Мощность двигателя: 5,5 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VL
Преобразователь частоты ELHART EMD-VH – 0075 T
EMD-VH – 0075 T
  • Мощность двигателя: 7,5 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0110 T
EMD-VH – 0110 T
  • Мощность двигателя: 11,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0150 T
EMD-VH – 0150 T
  • Мощность двигателя: 15,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0185 T
EMD-VH – 0185 T
  • Мощность двигателя: 18,5 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0220 T
EMD-VH – 0220 T
  • Мощность двигателя: 22,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0300 T
EMD-VH – 0300 T
  • Мощность двигателя: 30,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0370 T
EMD-VH – 0370 T
  • Мощность двигателя: 37,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0450 T
EMD-VH – 0450 T
  • Мощность двигателя: 45,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0550 T
EMD-VH – 0550 T
  • Мощность двигателя: 55,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0750 T
EMD-VH – 0750 T
  • Мощность двигателя: 75,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 0900 T
EMD-VH – 0900 T
  • Мощность двигателя: 90,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 1100 T
EMD-VH – 1100 T
  • Мощность двигателя: 110,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 1320 T
EMD-VH – 1320 T
  • Мощность двигателя: 132,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 1600 T
EMD-VH – 1600 T
  • Мощность двигателя: 160,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 1850 T
EMD-VH – 1850 T
  • Мощность двигателя: 185,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 2200 T
EMD-VH – 2200 T
  • Мощность двигателя: 220,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 2500 T
EMD-VH – 2500 T
  • Мощность двигателя: 250,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 2800 T
EMD-VH – 2800 T
  • Мощность двигателя: 280,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 3150 T
EMD-VH – 3150 T
  • Мощность двигателя: 315,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
Преобразователь частоты ELHART EMD-VH – 3500 T
EMD-VH – 3500 T
  • Мощность двигателя: 350,0 кВт
  • Напряжение питания: 3 фазы / ~380 В
  • Серия: VH
  • Особенности векторных преобразователей EMD–V

    Векторный режим управления

    • Для повышения производительности электропривода предусмотрен векторный режим управления.
    • Благодаря векторному режиму (с обратной связью) достигается высокий пусковой момент на низких скоростях: до 150% при 0,5 Гц.

    Компактный монтаж

    • Компактный монтаж Преобразователи частоты (модели до 2,2 кВт) позволяют осуществлять монтаж без вентиляционного зазора (корпус к корпусу).
    • Благодаря этому для монтажа преобразователей EMD-VL могут использоваться шкафы компактных размеров.

    Выносной пульт управления

    • ПЧ серии EMD-VL оборудованы съемным штатным пультом и поставляются с кабелем 2 метра в комплекте.
    • У ПЧ серии EMD-VH пульт не съемный, но возможно подключение внешнего пультам EMD-V-RCP, который заказывается отдельно.
    • Внешний пульт имеет щитовое исполнение для установки на дверь шкафа.

    Перегрузочная способность

    • ПЧ серии EMD-VL и EMD-VH имеют высокую перегрузочную способность: 150% номинального тока в течение 60 секунд.

    Поддержка карт расширения

    • Для подключения к ПЧ дополнительных устройств применяются карты расширения EMD-V-IOC и EMD-V-PGC.
    • Карты предназначены для подключения энкодеров (импульсный вход), датчиков с аналоговым сигналом (аналоговый вход) или для дискретного управления (релейный выход).

    Гибкая настройка дискретных входов

    • Для дискретных входов предусмотрена возможность работы в режиме PNP и NPN.
    • Программно может быть задана задержка срабатывания (фильтрация «дребезга») и логика срабатывания (НО или НЗ).

    Импульсный вход

    • ПЧ оборудован входом для подключения импульсных (частотных) сигналов.
    • Сигнал с переменной частотой (до 100 кГц) может быть использован для задания выходной частоты (например, при синхронизации приводов) или в качестве сигнала обратной связи ПИД-регулятора (например, от расходомера).

    Ограничение крутящего момента

    • Преобразователь поддерживает управление скоростью и крутящим моментом.
    • С помощью функции ограничения крутящего момента возможно обеспечить механическую защиту оборудования или продукции.
    • Привод автоматически будет снижать выходную частоту при превышении заданной нагрузки (например, при перемотке материалов).
    • Векторный режимы работы с поддержкой энкодеров.
    • Возможность подключения выносного пульта управления.
    • Интерфейс RS-485 для подключения к ПЛК по протоколу MODBUS RTU (скорость до 115200 бит/сек).
    • 2 режима работы: управление скоростью вращения и крутящим моментом.
    • Универсальные входы PNP/NPN для подключения датчиков, кнопок и контроллеров.
    • Высокоскоростной импульсный вход и выход позволяет синхронизировать работу двух ПЧ.
    • Для моделей EMD-VL (до 2.2 кВт) допускается плотный (корпус к корпусу) монтаж.
    • Высокая перегрузочная способность (180% в течении 3 сек) для работы с нагруженными механизмами.
    • Возможность установки карт расширения: для подключения энкодера или для вывода дискретных сигналов.
    • ПЧ имеет встроенный блок питания 24 В для питания датчиков.
  • Технические характеристики векторных преобразователей EMD–V
    Напряжение
    питания    		 Выходное
    напряжение    		 Артикул Мощность,
    кВт    		 Номинальный
    ток, А    		 Рекомендуемые
    параметры
    автоматического
    выключателя
    входной выходной
    1 ф / 220 В
    (170…240 В)
    50 Гц     		3 ф / 220 В
    (0…220 В)
    0…590 Гц     		EMD-VL – 0004 S 0,4 5,4 2,5 10 А
    EMD-VL – 0007 S 0,7 7,2 5 16 А
    EMD-VL – 0015 S 1,5 10 7 25 А
    EMD-VL – 0022 S 2,2 16 11 32 А
    EMD-VL – 0037 S 3,7 17 16,5 40 А
    3 ф / 380 В
    (330…440 В)
    50/60 Гц     		3 ф / 380 В
    (0…380 В)
    0…590 Гц     		EMD-VL – 0004 T 0,4 3,4 1,2 6 А
    EMD-VL – 0007 T 0,7 3,8 2,5 6 А
    EMD-VL – 0015 T 1,5 5 3,7 10 А
    EMD-VL – 0022 T 2,2 5,8 5,0 16 А
    EMD-VL – 0037 T 3,7 10 9 16 А
    EMD-VL – 0055 T 5,5 15 13 25 А
    EMD-VH – 0075 T 7,5 20 17 32 А
    EMD-VH – 0110 T 11 26 25 40 А
    EMD-VH – 0150 T 15 35 32 63 А
    EMD-VH – 0185 T 18,5 38 37 63 А
    EMD-VH – 0220 T 22 46 45 80 А
    EMD-VH – 0300 T 30 62 62 100 А
    EMD-VH – 0370 T 37 76 75 125 А
    EMD-VH – 0450 T 45 90 90 160 А
    EMD-VH – 0550 T 55 105 110 160 А
    EMD-VH – 0750 T 75 140 150 250 А
    EMD-VH – 0900 T 90 160 176 250 А
    EMD-VH – 1100 T 110 210 210 315 А
    EMD-VH – 1320 T 132 240 253 400 А
    EMD-VH – 1600 T 160 290 300 600 А
    EMD-VH – 1850 T 185 330 340 600 А
    EMD-VH – 2200 T 220 410 420 800 А
    EMD-VH – 2500 T 250 460 470 800 А
    EMD-VH – 2800 T 280 500 520 1000 А
    EMD-VH – 3150 T 315 580 600 1000 А
    EMD-VH – 3500 T 350 620 640 1250 А
    EMD-VH – 4000 T 400 670 690 1250 А
    EMD-VH – 4500 T 450 790 790 1250 А
    Параметр Значение
    EMD-VL EMD-VH
    Диапазон мощностей 0,4 кВт…5,5 кВт 7,5…450 кВт
    Напряжение питания для моделей с однофазным питанием:
    170…240 В, 50 / 60 Гц
    для моделей с трехфазным питанием:
    330…440 В, 50 / 60 Гц     		330…440 В, 50 / 60 Гц
    Выходное напряжение для моделей с однофазным питанием:
    0…220 В
    для моделей с трехфазным питанием:
    0…380 В     		0…380 В
    Диапазон выходной частоты 0…590 Гц
    Метод управления U/f – Вольт-частотное управление
    SVC – Бездатчиковое векторное управление
    FVC – Векторное управление с ОС
    Частота ШИМ 0,5…8 кГц (автоматическая подстройка под нагрузку)
    Дискретность задания частоты Цифровое задание: 0,01 Гц
    Аналоговое задание: 0,025 % от максимальной частоты (P1.04)
    Пусковой момент 150 % при 0,5 Гц (SVC)
    Управление моментом Автоматическое увеличение момента
    в пределах 0,1…30,0 % от номинального момента
    Время разгона / торможения 0,0…6500,0 сек
    Предустановленные скорости
    / программный режим     		16 скоростей / шагов
    ПИД-регулятор Встроенный, с поддержкой ОС
    Счетчик импульсов Встроенный, счет штук и партий
    Характеристики управляющих сигналов
    Дискретные входы 5 дискретных входов: NPN/PNP 6 дискретных входов: NPN/PNP
    Аналоговые входы 1 аналоговый вход:
    0…10 В / 4…20 мА     		2 аналоговых входа:
    0…10 В / 4…20 мА
    Дискретные выходы 1 релейный выход: НО/НЗ
    1 транзисторный выход: NPN     		2 релейных выхода: НО/НЗ
    1 транзисторный выход: NPN
    Аналоговые выходы 1 аналоговый выход:
    0…10 В / 4…20 мА     		2 аналоговых выхода:
    0…10 В / 4…20 мА
    Интерфейс связи RS-485, протокол Modbus RTU
    (максимальная ско­рость передачи данных 115200 бит/сек)
    Источник задания выходной частоты Пульт управления, аналоговый вход, импульсный вход,
    интерфейс связи RS-485, программный режим управления скоростью
    Перегрузочная способность и защиты
    Перегрузочная способ­ность 150 % от номинального тока в течение 60 сек,
    180 % от номинального тока в течении 3 сек
    Защиты Повышенное/пониженное напряжение, перегрузка по току
    Условия эксплуатации
    Класс защиты IP20
    Температура окружающей среды -10…+40 °С (без обмерзания)
    Относительная влажность Не более 95% (без образования конденсата)
    Уровень вибрационных воздействий Максимальная амплитуда ускорения 0,6g (5,9 м/сек2)
  • Схемы подключения векторных преобразователей EMD–V
    Схема подключения векторных преобразователей EMD-VL
    Схема подключения векторных преобразователей для моделей EMD-VL
    Схема подключения векторных преобразователей EMD-VH
    Схема подключения векторных преобразователей для моделей EMD-VH

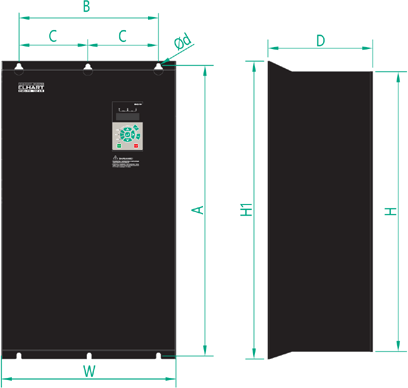

  • Габаритные размеры векторных преобразователей EMD–V
    Габаритные размеры векторных преобразователей EMD–V
    Габаритные размеры векторных преобразователей EMD–VL.
    Типоразмер A
    Габаритные размеры векторных преобразователей EMD–V
    Габаритные размеры векторных преобразователей EMD–VH.
    Типоразмер B
    Габаритные размеры векторных преобразователей EMD–V
    Габаритные размеры векторных преобразователей EMD–VH.
    Типоразмер C
    Габаритные размеры векторных преобразователей EMD–V
    Габаритные размеры векторных преобразователей EMD–VH.
    Типоразмер D
    Типоразмер Артикул Габаритные размеры, мм Масса,
    кг
    W H H1 D A B Ød
    A EMD-VL — 0004…0015 S 72 142 - 127 130 61 4,5 0,9
    EMD-VL — 0007…0022 T
    EMD-VL — 0022…0037 S 85 180 - 131 167 72 5,5 1,3
    EMD-VL — 0037…0055 T
    B EMD-VH — 0075…0110 T 106 240 - 168 230 96 4,5 2,2
    EMD-VH — 0150…0220 T 151 332 - 183 318 137 7 5,0
    EMD-VH — 0300…0370 T 217 400 - 216 385 202 7 10,0
    C EMD-VH — 0450…0550 T 300 440 470 240 200 455 9 19,5
    EMD-VH — 0750…1100 T 275 590 630 310 200 612 9 30,0
    EMD-VH — 1320…1600 T 400 675 715 310 320 695 11 50,0
    D EMD-VH — 1850…2200 T 300 1445 1180 500 220 1135 13 80,0
    EMD-VH — 2500 T 300 1595 1330 545 220 1275 13 80,0
