Однофазное миниатюрное твердотельное реле ESS1-mini

Модели ESS1-DA-mini предназначены для коммутации малых токов и имеют компактный размер. Данная модель коммутирует переменный ток с напряжением ~24…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации

Однофазное твердотельное реле ESS1-DA-005-mini
ESS1-DA-005-mini
  • Максимальный ток: 5 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~24…440 В
Однофазное твердотельное реле ESS1-DA-010-mini
ESS1-DA-010-mini
  • Максимальный ток: 10 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~24…440 В
Однофазное твердотельное реле ESS1-DA-015-mini
ESS1-DA-015-mini
  • Максимальный ток: 15 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~24…440 В
  • Особенности однофазных твердотельных реле ELHART модели ESS1-DA-mini
    Типы нагрузки SSR серии ESS1-DA-mini
    Типы нагрузки ТТР серии ESS1-DA-mini

    Модель ESS1-mini предназначена для коммутации маломощной нагрузки с силой тока до 15 А. Они выполнены в компактном корпусе уменьшенного размера (28,7×38,5×18 мм) и имеют низкую цену за счет специализации под конкретную область применения.

    Если не требуется коммутация напряжения с большой силой тока, использование ESS1-mini позволит не переплачивать за дополнительные характеристики. Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

    Выдерживает скачок коммутируемого напряжения до ~900 В.

  • Технические характеристики однофазных реле ELHART модели ESS1-DA-mini
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал =3…32 В

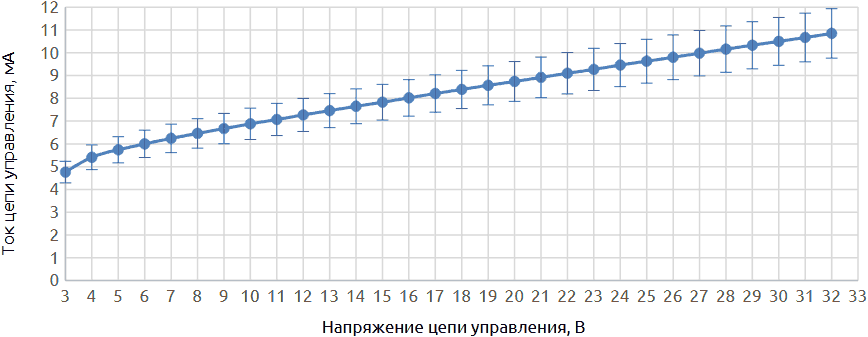

    Ток цепи управления 6…35 мА
    Коммутируемое напряжение ~24…440 В
    Коммутируемые токи 5, 10, 15 А
    Напряжение включения =3 В
    Напряжение выключения =1 В
    Максимальное пиковое напряжение ~900 В
    Падение напряжения в коммутируемой цепи < ~1,6 В
    Время переключения ≤ 10 мс
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции ≥ ~2500 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации при переходе напряжения через ноль
    Индикация наличия управляющего сигнала светодиод
    Момент затяжки 0,4 Н·м (винт M3)
    Габаритные размеры, ШхВхГ 28,7х38,5х18 мм
    Характеристики Модельный ряд ESS1-DA-xxx mini
    005 010 015
    Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 1,25 1,23 1,22
    Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 25 50 50
    Характеристика подходящих плавких предохранителей, А²·с 21 72 128
    Максимально допустимая перегрузка по току в течении 10 мс, A 80 120 160
    Сопротивление входной цепи ТТР, кΩ > 0,6 > 0,6 > 0,6
  • Схема подключения однофазных твердотельных реле ELHART модели ESS1-DA-mini
    Схема подключения ESS1-DA-mini
    Схема подключения ESS1-DA-mini
  • Габаритные размеры однофазных ТТР ELHART модели ESS1-DA-mini
    Габаритные размеры ESS1-DA-mini
    Габаритные размеры однофазных ТТР ELHART серии ESS1-DA-mini, мм
