Твердотельные реле ELHART позволяют управлять и регулировать мощные нагрузки с помощью малых токов.
Трехфазные твердотельные реле предназначены для коммутации трехфазной нагрузки с переменным напряжением и управляются сигналом переменного тока ~90…250 В.
Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.
Модель ESS3-AA предназначена для коммутации трехфазной нагрузки с переменным напряжением. Коммутируют одновременно все три фазы. Кроме того, к ТТР допустимо подключать три независимых однофазных нагрузки.
Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи. Модели на токи 100 и 120 А имеют основание из сплава меди для более эффективного отведения избыточного тепла.
Выдерживает скачок коммутируемого напряжения до ~1000 В.
Параметр | Значение |
---|---|
Количество коммутируемых фаз | 3 |
Управляющий сигнал | ~90…250 В |

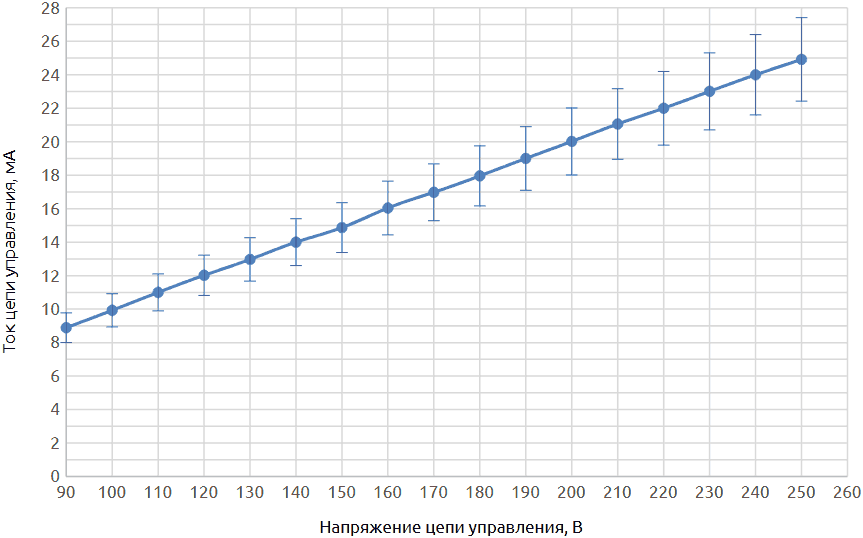

Ток цепи управления | 5…30 мА |
Коммутируемое напряжение | ~40…440 В |
Коммутируемые токи | 25, 40, 60, 80, 100, 120 А |
Напряжение включения | ~90 В |
Напряжение выключения | ~10 В |
Максимальное пиковое напряжение | ~1000 В |
Падение напряжения в коммутируемой цепи | < ~1,6 В |
Падение напряжения в комм. цепи | ≤ 10 мc |
Ток утечки в коммутируемой цепи | ≤ 10 мА |
Электрическая прочность изоляции | ≥ ~2500 В |
Сопротивление изоляции | 500 МОм (при напряжении =500 В) |
Температура окружающей среды | -30…80 °C |
Способ коммутации | при переходе напряжения через ноль |
Индикация наличия управляющего сигнала | светодиод |
Момент затяжки | 0,4 Н·м (винт M3) 2 Н·м (винт M5) |
Габаритные размеры, ШхВхГ | 106х75х38 мм |
Характеристики | Модельный ряд ESS3-AA-xxx | |||||
---|---|---|---|---|---|---|
025 | 040 | 060 | 080 | 100 | 120 | |
Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А | 3×1,13 | 3×1,12 | 3×1,10 | 3×1,09 | 3×1,11 | 3×1,09 |
Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс | 50 | 50 | 50 | 50 | 100 | 100 |
Характеристика подходящих плавких предохранителей, А²·с | 450 | 840 | 1800 | 3200 | 5000 | 7200 |
Максимально допустимая перегрузка по току в течении 10 мс, A | 300 | 410 | 780 | 1000 | 1600 | 1800 |
Сопротивление входной цепи ТТР, кΩ | > 10 | > 10 | > 10 | > 10 | > 10 | > 10 |
