Трехфазные твердотельные реле предназначены для коммутации трехфазной нагрузки с переменным напряжением и управляются сигналом постоянного тока =3…32 В.
Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.
ТТР управляет одновременно всеми 3-мя фазами. Кроме того, к твердотельному реле допустимо подключать три независимые однофазные нагрузки.
Трехфазное твердотельное реле на токи 100 и 120 А имеют основание из сплава меди для эффективного отведения избыточного тепла. Коммутация происходит при переходе кривой напряжения через точку нуля, в следствии этого - низкие электромагнитные помехи.
Выдерживает скачок коммутируемого напряжения до ~1000 В.
| Параметр | Значение |
|---|---|
| Количество коммутируемых фаз | 3 |
| Управляющий сигнал | =3…32 В |

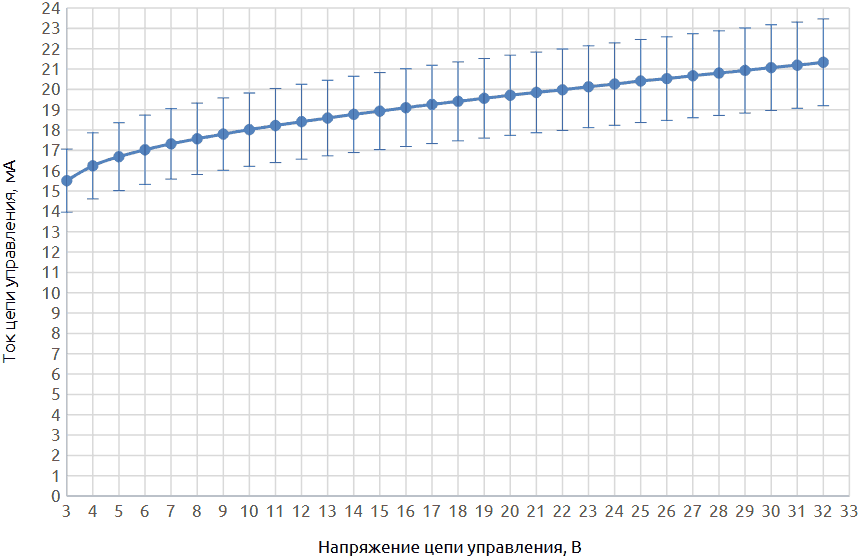

| Ток цепи управления | 5…28 мА |
| Коммутируемое напряжение | ~40…440 В |
| Коммутируемые токи | 10, 25, 40, 60, 80, 100, 120 А |
| Напряжение включения | =3 В |
| Напряжение выключения | =1 В |
| Максимальное пиковое напряжение | ~1000 В |
| Падение напряжения в коммутируемой цепи | < ~1,6 В |
| Время переключения | ≤ 10 мc |
| Ток утечки в коммутируемой цепи | ≤ 10 мА |
| Электрическая прочность изоляции | ≥ ~2500 В |
| Сопротивление изоляции | 500 МОм (при напряжении =500 В) |
| Температура окружающей среды | -30…80 °C |
| Способ коммутации | при переходе напряжения через ноль |
| Индикация наличия управляющего сигнала | светодиод |
| Момент затяжки | 0,4 Н·м (винт M3) 2 Н·м (винт M5) |
| Габаритные размеры, ШхВхГ | 106х75х38 мм |
| Характеристики | Модельный ряд ESS3-DA-xxx | ||||||
|---|---|---|---|---|---|---|---|
| 010 | 025 | 040 | 060 | 080 | 100 | 120 | |
| Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А | 3×1,17 | 3×1,13 | 3×1,12 | 3×1,06 | 3×1,02 | 3×1,11 | 3×1,09 |
| Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс | 50 | 50 | 50 | 50 | 50 | 100 | 100 |
| Характеристика подходящих плавких предохранителей, А²·с | 85 | 450 | 840 | 1800 | 3200 | 5000 | 7200 |
| Максимально допустимая перегрузка по току в течении 10 мс, A | 120 | 300 | 410 | 780 | 1000 | 1600 | 1800 |
| Сопротивление входной цепи ТТР, кΩ | > 0,8 | > 0,8 | > 0,8 | > 0,8 | > 0,8 | > 0,8 | > 0,8 |
