Однофазное силовое твердотельное реле ESH1-DA

Документация и ПО

Техническая документация, инструкции ПО и дополнительные материалы

Однофазное силовое твердотельное реле ESH1-DA

ТТР ESH1-DA коммутирует переменный ток до 400 А с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации Где купить?

Однофазное силовое твердотельное реле ESH1-DA-100
ESH1-DA-100
  • Максимальный ток: 100 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное силовое твердотельное реле ESH1-DA-120
ESH1-DA-120
  • Максимальный ток: 120 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное силовое твердотельное реле ESH1-DA-150
ESH1-DA-150
  • Максимальный ток: 150 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное силовое твердотельное реле ESH1-DA-200
ESH1-DA-200
  • Максимальный ток: 200 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное силовое твердотельное реле ESH1-DA-300
ESH1-DA-300
  • Максимальный ток: 300 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное силовое твердотельное реле ESH1-DA-400
ESH1-DA-400
  • Максимальный ток: 400 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
  • Особенности однофазных твердотельных реле ELHART модели ESH1-DA
    Типы нагрузки SSR серии ESH1-DA
    Типы нагрузки ТТР серии ESH1-DA

    Модели ESH1-DA могут работать в диапазоне токов от 60 А до 400 А.

    Работа с высокими токами вызывает дополнительный нагрев твердотельного реле, поэтому модели ESH1-DA имеют корпус, изготовленный из специального термостойкого материала, а также увеличенную площадь теплоотводящего основания, изготовленного из меди. Площадь основания зависит от силы тока нагрузки, на который рассчитан ТТР.
    Так:

    • модели, рассчитанные на силу тока нагрузки 100, 120 и 150 А, имеют площадь основания около 2000 мм²,
    • модели, рассчитанные на силу тока нагрузки 200 и 300 А, имеют площадь основания около 2700 мм²,
    • модели, рассчитанные на силу тока нагрузки 400 А имеют площадь основания около 3200 мм².

    Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

    Кроме того, модель ESH1-DA переносит скачок напряжения до ~1100 В.

  • Технические характеристики однофазных реле ELHART модели ESH1-DA
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал =3…32 В

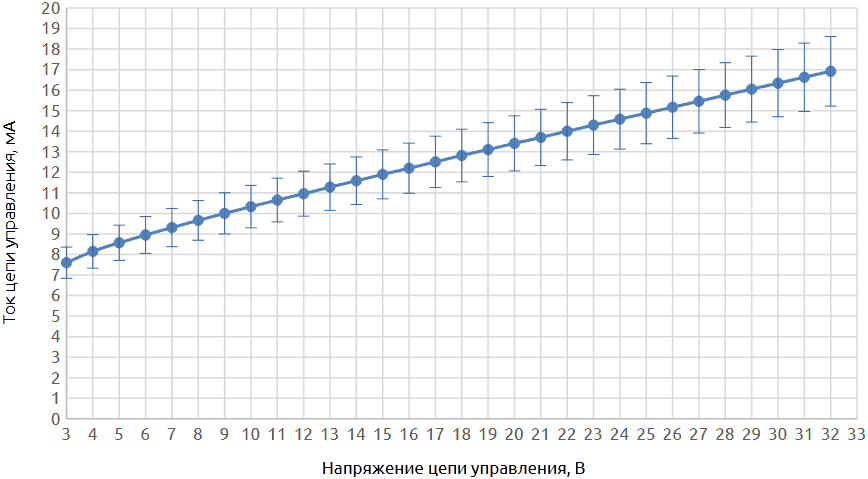

    Ток цепи управления 6…35 мА
    Коммутируемое напряжение ~40…440 В
    Коммутируемые токи 100, 120, 150, 200, 300, 400 А
    Напряжение включения =3 В
    Напряжение выключения =1 В
    Максимальное пиковое напряжение ~1100 В
    Падение напряжения в коммутируемой цепи < ~1,6 В
    Время переключения ≤ 10 мc
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции ≥ ~2500 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации при переходе напряжения через ноль
    Индикация наличия управляющего сигнала светодиод
    Момент затяжки 2,5 Н·м (винт M6)
    6 Н·м (винт M8)
    Габаритные размеры, ШхВхГ 94х37х25,4 мм - 100, 120, 150 А
    94х43х34 мм - 200, 300 А
    96х43х39 мм - 400 А
    Характеристики Модельный ряд ESH1-DA-xxx
    100 120 150 200 300 400
    Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 1,11 1,09 1,08 1,05 1,00 0,95
    Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 100 100 100 100 100 100
    Характеристика подходящих плавких предохранителей, А²·с 7200 9800 12800 26500 46000 80000
    Максимально допустимая перегрузка по току в течении 10 мс, A 1800 2000 2600 3000 3600 4100
    Сопротивление входной цепи ТТР, кΩ > 1,1 > 1,1 > 1,1 > 1,1 > 1,1 > 1,1
  • Схема подключения однофазных твердотельных реле ELHART модели ESH1-DA
    Схема подключения ESH1-DA
    Схема подключения ESH1-DA
  • Габаритные размеры однофазных твердотельных реле ELHART модели ESH1-DA
    Габаритные размеры ESH1-DA 060-150
    Габаритные размеры однофазных силовых твердотельных реле ESH1-DA 060-150, мм
    Габаритные размеры ESH1-DA 200-350
    Габаритные размеры однофазных силовых твердотельных реле ESH1-DA 200-350, мм
    Габаритные размеры ESH1-DA 400
    Габаритные размеры однофазных силовых твердотельных реле ESH1-DA 400, мм
