Однофазное твердотельное реле на высокие токи ESH1-DAH

ТТР ESH1-DAH коммутирует переменный ток до 400 А с напряжением ~60…1200 В и управляет нагрузкой сигналом постоянного тока =3…32 В.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации

Однофазное силовое твердотельное реле ESH1-DAH-200
ESH1-DAH-200
  • Максимальный ток: 200 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~60…1200 В
Однофазное силовое твердотельное реле ESH1-DAH-300
ESH1-DAH-300
  • Максимальный ток: 300 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~60…1200 В
Однофазное силовое твердотельное реле ESH1-DAH-400
ESH1-DAH-400
  • Максимальный ток: 400 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~60…1200 В
  • Особенности однофазных твердотельных реле ELHART модели ESH1-DAH
    Типы нагрузки SSR серии ESH1-DAH
    Типы нагрузки ТТР серии ESH1-DAH

    Модель ESH1-DAH коммутирует самое высокое напряжение в линейке ТТР ELHART: от 60 до 1200 В переменного тока. Работают в диапазоне токов от 60 А до 400 А.

    Для работы с высокими токами, вызывающими усиленный нагрев твердотельного реле, корпус модели ESH1-DAH изготовлен из особенно термостойкого материала, а медное теплоотводящее основание имеет увеличенную площадь.
    Так:

    • модели, рассчитанные на силу тока нагрузки 200 и 300 А, имеют площадь основания около 2700 мм²,
    • модели, рассчитанные на силу тока нагрузки 400 А имеют площадь основания около 3200 мм².

    Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

    Кроме того, модель ESH1-DAH переносит скачок напряжения до ~1600 В.

  • Технические характеристики однофазных реле ELHART модели ESH1-DAH
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал =3…32 В

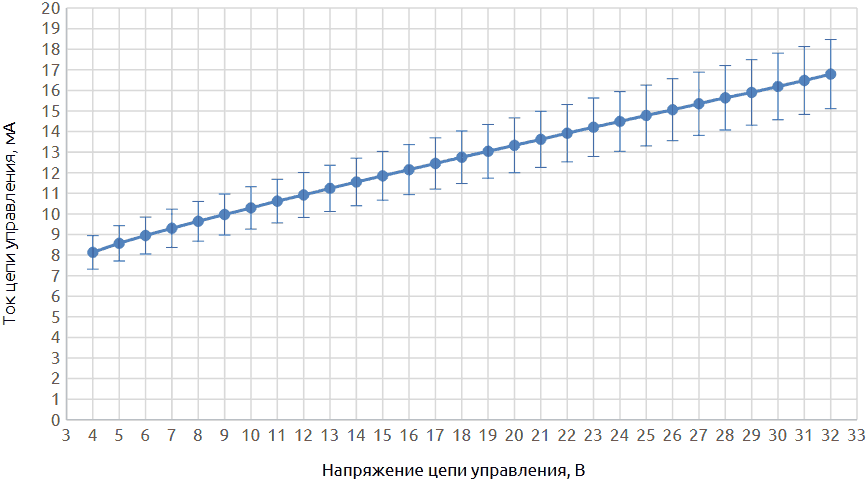

    Ток цепи управления 6…35 мА
    Коммутируемое напряжение ~60…1200 В
    Коммутируемые токи 200, 300, 400 А
    Напряжение включения =3 В
    Напряжение выключения =1 В
    Максимальное пиковое напряжение ~1600 В
    Падение напряжения в коммутируемой цепи < ~1,6 В
    Время переключения ≤ 10 мс
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции ≥ ~2500 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации при переходе напряжения через ноль
    Индикация наличия управляющего сигнала светодиод
    Момент затяжки 6 Н·м (винт M8)
    Габаритные размеры, ШхВхГ 94х43х34 мм - 200, 300 А
    96х43х39 мм - 400 А
    Характеристики Модельный ряд ESH1-DAH-xxx
    200 300 400
    Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 1,05 1,00 0,95
    Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 100 100 100
    Характеристика подходящих плавких предохранителей, А²·с 26500 46000 80000
    Максимально допустимая перегрузка по току в течении 10 мс, A 3000 3600 4100
    Сопротивление входной цепи ТТР, кΩ > 1,2 > 1,2 > 1,2
  • Схема подключения однофазных твердотельных реле ELHART модели ESH1-DAH
    Схема подключения ESH1-DAH
    Схема подключения ESS1-DAH
  • Габаритные размеры однофазных ТТР ELHART модели ESH1-DAH
    Габаритные размеры ESH1-DA 200-350
    Габаритные размеры однофазных ТТР ELHART модели ESH1-DAH 200-350, мм
    Габаритные размеры ESH1-DA 400
    Габаритные размеры однофазных ТТР ELHART модели ESH1-DAH 400, мм
