Реле времени (цифровой таймер) ELHART ETC31-SL — микропроцессорное реле времени щитового исполнения, предназначенное для отсчета времени и автоматизации процессов, требующих управления нагрузкой по заданным временным интервалам.

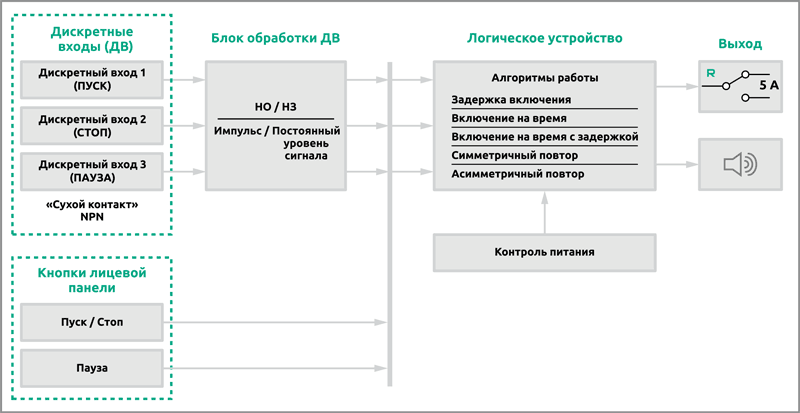

Прибор поддерживает однократный и циклический режимы работы, принимает внешние команды ПУСК, СТОП и ПАУЗА, а коммутация нагрузки выполняется релейным выходом по одному из пяти алгоритмов: задержка включения, включение на заданное время, включение на заданное время с предварительной задержкой, симметричный циклический повтор (равные интервалы включения и паузы), асимметричный циклический повтор (независимые интервалы включения и паузы).
| Параметр | Значение |
|---|---|
| Типоразмер | 48 х 96 мм |
| Алгоритмы работы | Задержка включения Включение на время Включение на время с задержкой Симметричный повтор Асимметричный повтор |

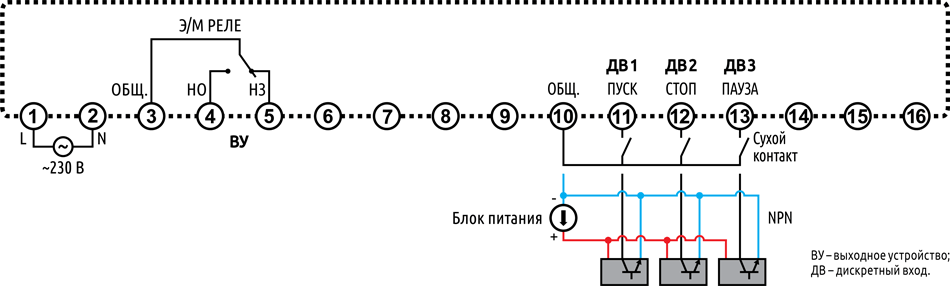

| Тип входов | NPN, «сухой контакт» |
| Максимальное напряжение высокого уровня сигнала на дискретных входах | =30 В |
| Напряжение высокого уровня сигнала на дискретных входах | от =4 В |
| Напряжение низкого уровня сигнала на дискретных входах | до =2 В |
| Минимальная длительность импульса на дискретных входах | 2 мс |
| Тип выхода | э/м реле (НО+НЗ) |
| Максимальное коммутируемое напряжение и ток | ~250 В, = 30 В, 5 А активная нагрузка |
| Задержка включения / выключения | не более 10 мс |
| Ресурс переключения электрический | не менее 100 тыс. циклов |
| Ресурс переключения механический | не менее 10 млн. циклов |
| Уровень звукового давления встроенного оповещателя | не более 75 дБ |
| Напряжение питания | ~85...265 В / 50 Гц (номинальное ~230 В) |
| Потребляемая мощность | не более 3 Вт |
| Степень защиты, обеспечиваемая оболочкой | IP65 (лицевая сторона) IP20 (задняя сторона) |
| Температура эксплуатации и хранения | -20...+50 °С |
| Относительная влажность при эксплуатации и хранении | до 80% (без образования конденсата) |
| Атмосферное давление | 84...107 кПа |
| Масса | не более 200 г |

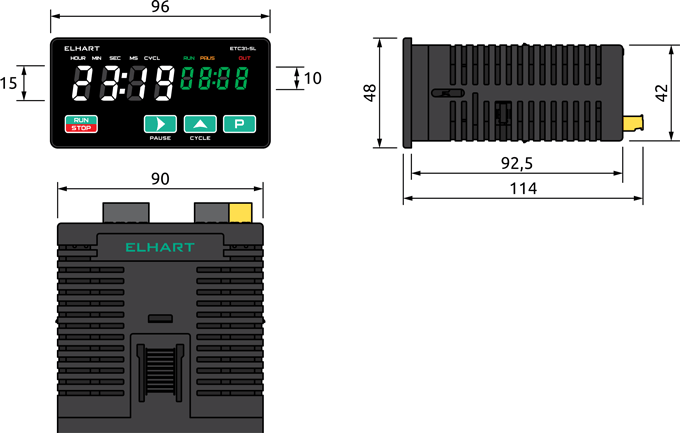

| Габаритные размеры (В х Ш х Г) | 48 х 96 х 114 мм |
| Средний срок службы | не менее 10 лет |
| Характеристики таймера отсчета времени | |||
|---|---|---|---|
| Диапазоны уставок нормируемого времени | Формат | Диапазон | Мин. шаг |
| ЧЧ:ММ | от 00 ч : 01 мин до 99 ч : 59 мин | 1 мин | |
| ММ:СС | от 00 мин : 01 с до 99 мин : 59 с | 1 с | |
| СС:МС | от 00 с : 01 мс до 99 с : 99 мс * | 10 мс | |
| ЧЧЧЧ | от 0001 ч до 9999 ч | 1 ч | |
| ММММ | от 0001 мин до 9999 мин | 1 мин | |
| СССС | от 0001 с до 9999 с | 1 с | |
| Допускаемая относительная погрешность тактового генератора времени | не более ±100 ppm | ||
* — на дисплее прибора отображаются только десятые и сотые доли миллисекунд, минимальный шаг 10 мс.
