Датчик серии HTE.PF-THI — это цифровой датчик температуры и относительной влажности воздуха с автоматическим расчетом температyрно-влажностного индекса THI (Temperature Humidity Index).
Существуют модификации как с аналоговым выходом 0…10 В и цифровым интерфейсом RS-485 (протокол Modbus RTU), так и модификация с выходом 4…20 мА. По RS-485 доступно считывание переменных: температура, влажность, THI, температура точки росы и другие.
Возможности датчиков HTE.PF с интерфейсом RS-485 (протокол ModBUS RTU):
| Параметр | Значение |
|---|---|
| THI | |
| Диапазон преобразования индекса THI в унифицированный аналоговый сигнал * | 32,00…110,00 |
| Температура | |
| Диапазон измерений температуры * | -20…+80 °C |
| Предел допускаемой абсолютной погрешности измерения температуры | ±0,8 °С |
| Относительная влажность | |
| Диапазон измерения относительной влажности | от 0 до 100% (от 5 до 95%) |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +25 до +30 °C) |
±3,0% |
| Время отклика по уровню 63% со стандартным защитным колпачком при скорости потока 1 м/с |
8 с |
| Время отклика по уровню 95% со стандартным защитным колпачком при скорости потока 1 м/с |
30 с |
| Электрические характеристики | |
| Диапазон выходных аналоговых электрических сигналов ** | 4…20 мА 0…10 В (0…1, 0…3, 0…5 В) |
| Напряжение питания постоянного тока в зависимости от типа выходного сигнала | =12…30 В (4…20 мА) |
| =12…30 В (0…10 В) | |
| Интерфейс выходного цифрового сигнала | RS-485 (Modbus RTU) |
| Максимально допустимая длина кабеля RS-485 | 1000 м |
| Прочие характеристики | |
| Длина преобразователя (в зависимости от модификации) | 116 мм: с кабелем 120 мм: с разъемом |
| Длина кабеля *** | 1,5 м |
| Масса (в зависимости от модификации) | 78 г: с кабелем 34 г: с разъемом |
| Степень защиты | IP67: корпус IP20: сенсор |
| Материал датчика | |
| Фильтр | ABS (черный) |
| Корпус | нержавеющая сталь AISI 304 |
| Заливочный компаунд | силикон |
| Рабочие условия эксплуатации | |
| Минимальная скорость потока воздуха | 1 м/с |
| Температура окружающей среды | -40…+80 °C |
| Допустимое атмосферное давление | 86…106 кПа |
| Относительная влажность воздуха | до 100% |
| Период опроса (для датчиков с цифровым сигналом) | не менее 1 с |
(*) - Верхние и нижние пределы выходных аналоговых сигналов соответствуют диапазонам индикации для каналов индекса THI и температуры (на заводских настройках).
(**) - Дополнительные диапазоны выходных сигналов, выбор которых возможен по интерфейсу RS-485.
(***) - Для модификации HTE.PF с кабелем.
| № | Описание |
|---|---|
| 1 | Индекс THI |
| 2 | Питание: минус (-) |
| 3 | Питание: плюс (+) |
| 4 | Температура |
| 6 | RS-485 B |
| 7 | RS-485 A |

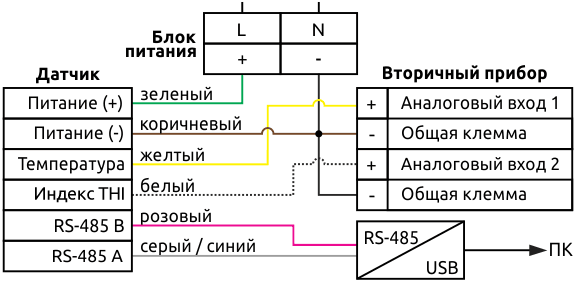

Внимание! При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания (см. Схема внешних электрических подключений датчиков HTE.PF-I…). Это необходимо для уменьшения влияния эффекта самонагрева.
Например, для напряжения питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее700 Ом и не более 1 кОм.
