Датчики влажности серии HTE.Tx1 предназначены для измерения относительной влажности и температуры воздуха до +120 °С. Датчик способен производить измерения параметров воздуха при повышенных температурах за счет того, что сенсор отделен от преобразователя, и таким образом, электронная схема не находится в месте измерения, а располагается снаружи при нормальных условиях эксплуатации.
Существует два варианта исполнения: канальное (HTE.TD1) и с выносным зондом (HTE.TZ1).
| Модификация | HTE.TD1 | HTE.TZ1 |
|---|---|---|
| Относительная влажность | ||
| Диапазон показаний (измерения) относительной влажности | от 0 до 100% (от 5 до 95%) | |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха +25 °C и скорости потока воздуха 1 м/с) | 3% | |
| Время отклика по уровню 63% при скорости потока 1 м/с со стандартным защитным колпачком (HTE Cap.02) | 9 с | |
| Время отклика по уровню 95% при скорости потока 1 м/с со стандартным защитным колпачком (HTE Cap.02) | 30 с | |
| Температура | ||
| Диапазон измерения температуры | -40…+120 °C | |
| Пределы допускаемой абсолютной погрешности измерений температуры | ±0,8 °С | |
| Электрические характеристики | ||
| Диапазон выходных аналоговых электрических сигналов* |
4…20 мА (0…20 мА) (постоянного тока) 0…10 В (0…1, 0…3, 0…5 В) (напряжения) |
|
| Напряжение питания постоянного тока в зависимости от типа выходного сигнала |
=24 В ±5 % (номинальное для всех модификаций) =10…30 В (4…20 мА) =5…30 В (0…1 В, 0…3 В или цифровой выход) =7…30 В (0…5 В) =13…30 В (0…10 В) =5…30 В (дискретный выход PNP) |
|
| Собственное потребление тока** |
4,3 мА (для датчиков с выходным сигналом тока) 4,7 мА (для датчиков с выходным сигналом напряжения) 6,4 мА (для датчиков с RS-485 и выходным сигналом напряжения) 6,1 мА (для датчиков с RS-485 и выходным сигналом тока) 6 мА (для датчиков с RS-485 и транзисторными выходами) |
|
| Допустимое сопротивление нагрузки для токового выхода | см. Допустимое сопротивление нагрузки токового выхода | |
| Минимальная нагрузка для выхода по напряжению |
1 кОм (0…1 В) 3 кОм (0…3 В) 5 кОм (0…5 В) 10 кОм (0…10 В) |
|
| Тип дискретных выходов | - | транзистор PNP, открытый коллектор (Imax=200 мА) |
| Диапазон задания уставок дискретных выходов* | - | от -20 до +80 °C (по каналу температуры) от 0 до 100% (по каналу влажности) |
| Гистерезис дискретных выходов* | - | 2 °C (по каналу температуры) 5%(по каналу влажности) |
| Интерфейс выходного цифрового сигнала | RS-485 (Modbus RTU) | |
| Максимально допустимая длина кабеля | 1000 м | |
| Прочие характеристики | ||
| Длина стержня / кабеля «зонд-преобразователь» | 243 мм (другие длины по запросу) |
1,5 м (другие длины по запросу) |
| Масса | 150 г | 300 г |
| Степень защиты | IP65 - корпус IP40 - сенсор |
|
| Материал датчика | ||
| Фильтр | нержавеющая сталь AISI 316L | |
| Корпус | ABS пластик (серый) | |
| Измерительный зонд | нержавеющая сталь AISI 304 | |
| Заливочный компаунд | силикон | |
| Рабочие условия эксплуатации | ||
| Минимальная скорость потока воздуха | 1 м/с | |
| Температура окружающей среды | -40…+80 °C | |
| Допустимое атмосферное давление | 86…106 кПа | |
| Относительная влажность воздуха | до 100% | |
| Период опроса (для датчиков с цифровым сигналом) | не менее 1 с | |
* - Для датчиков с интерфейсом RS-485 возможна пользовательская настройка.
** - При напряжении питания =24 В постоянного тока без подключения аналоговых и дискретных выходных сигналов. Нагрузка RS-485 - 120 Ом.

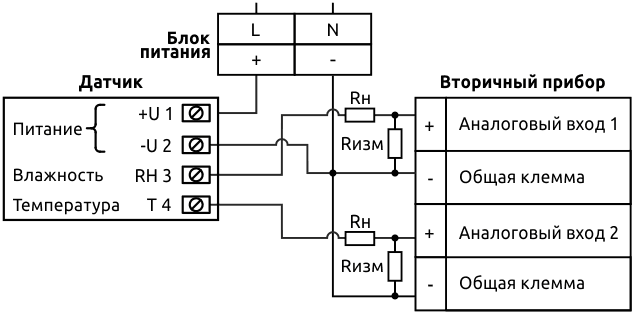

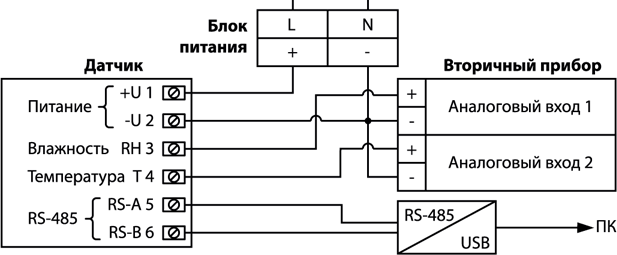

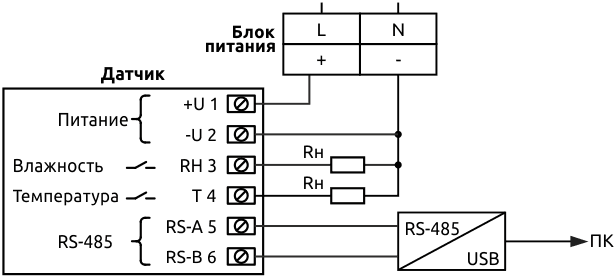

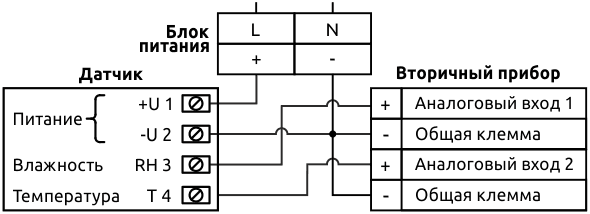

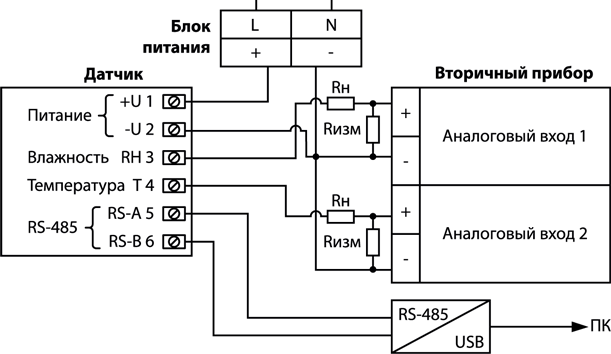

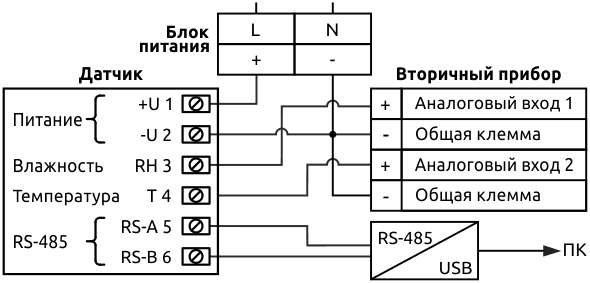

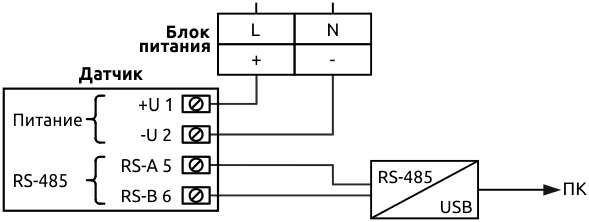

Внимание! При подключении токовых выходов датчика необходимо последовательно с измерительным сопротивлением входа прибора (Rизм) подключать дополнительное нагрузочное сопротивление (Rн) с таким номиналом, чтобы сумма сопротивлений Rизм и Rн была в зоне допустимой нагрузки при данном напряжении питания. Это необходимо для защиты электронной платы от самонагрева.
Например, для напряжения питания 24 В, сумма сопротивлений Rизм и Rн должна быть не менее 700 Ом и не более 1 кОм.

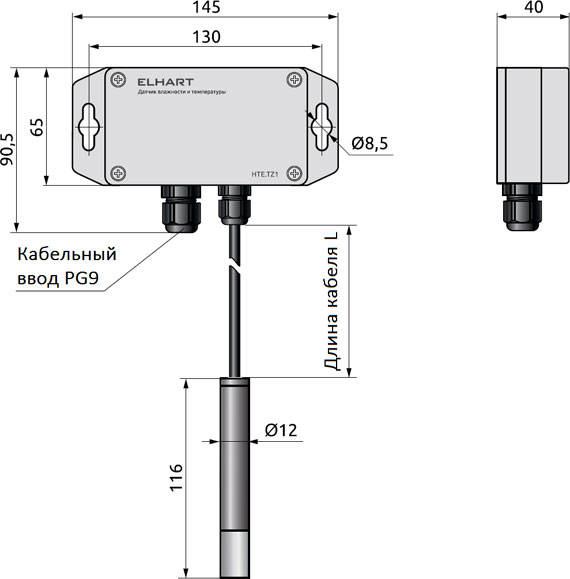

Длина зонда L принимает значение 243 мм.
Другие длины — по запросу.

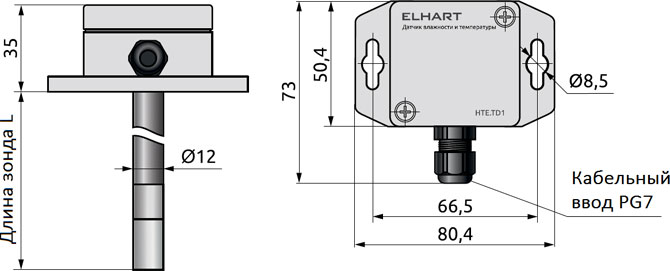

Длина кабеля L принимает значение 1,5 м.
Другие длины — по запросу (максимальная длина кабеля может составлять 5 м).
Программное обеспечение
Паспорт
Руководство по эксплуатации
Декларации о соответствии (ТС и ЕАЭС)
