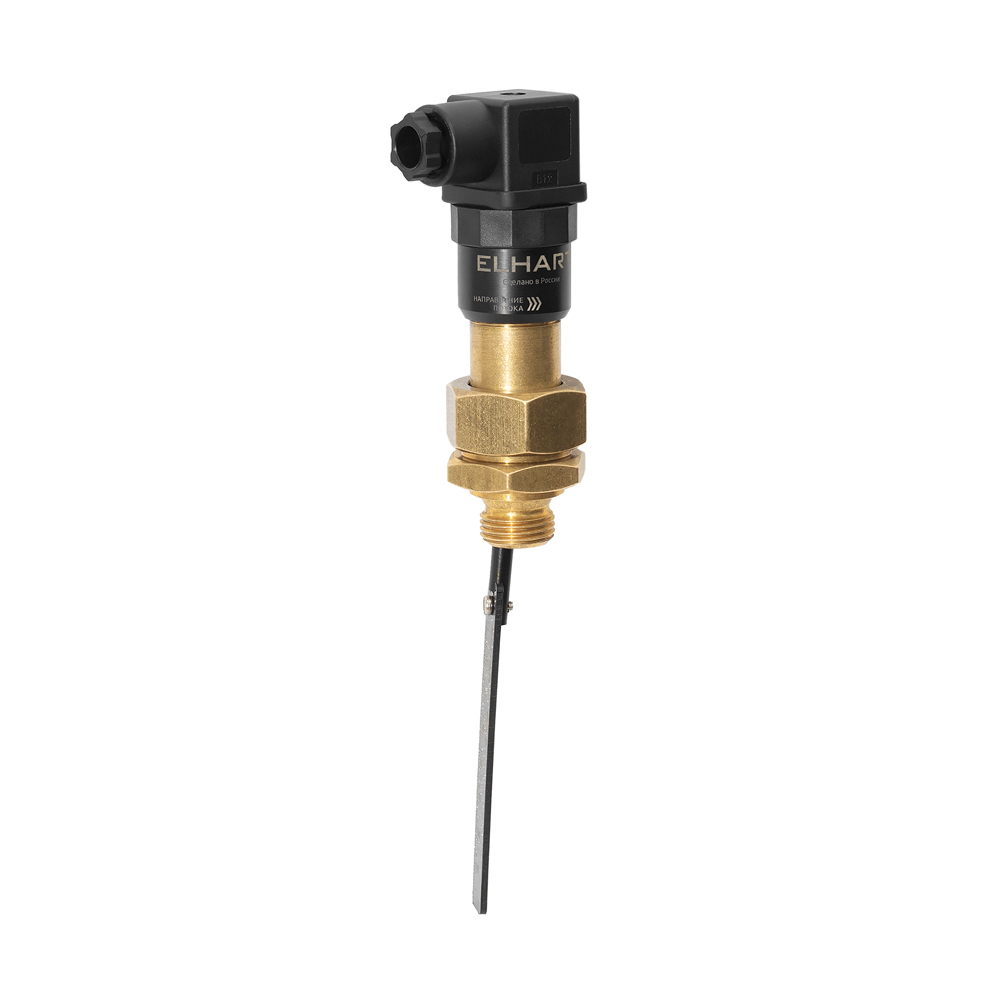

Реле протока серии EFS предназначено для контроля движения жидкости в трубопроводах и защиты оборудования от сухого хода, перегрева и аварийных ситуаций. Применяется на трубопроводах от DN20 до DN200 в системах с давлением до 25 бар.
Магнитная система срабатывания, отсутствие пружин и механически изнашиваемых сильфонов.
| Параметр | Значение |
|---|---|
| Тип коммутирующего элемента | геркон, НО-контакт |
| Максимальное коммутируемое напряжение | ~/=48 В |
| Максимальный коммутируемый ток | 1А |
| Коммутируемая мощность | не более 10 Вт, ВА |
| Частота коммутаций | не более 100 Гц |
| Сопротивление контакта | не более 0,1 Ом |

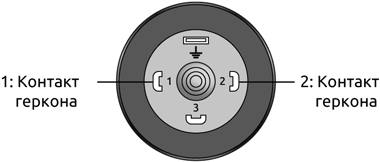

| Подключение электрических цепей | коннектор DIN43650 с винтовыми клеммами до 1,5 мм2 |
| Присоединение к рабочей среде | наружная резьба G1/2″ |
| Рабочие диаметры трубопроводов | от 20 до 200 мм |

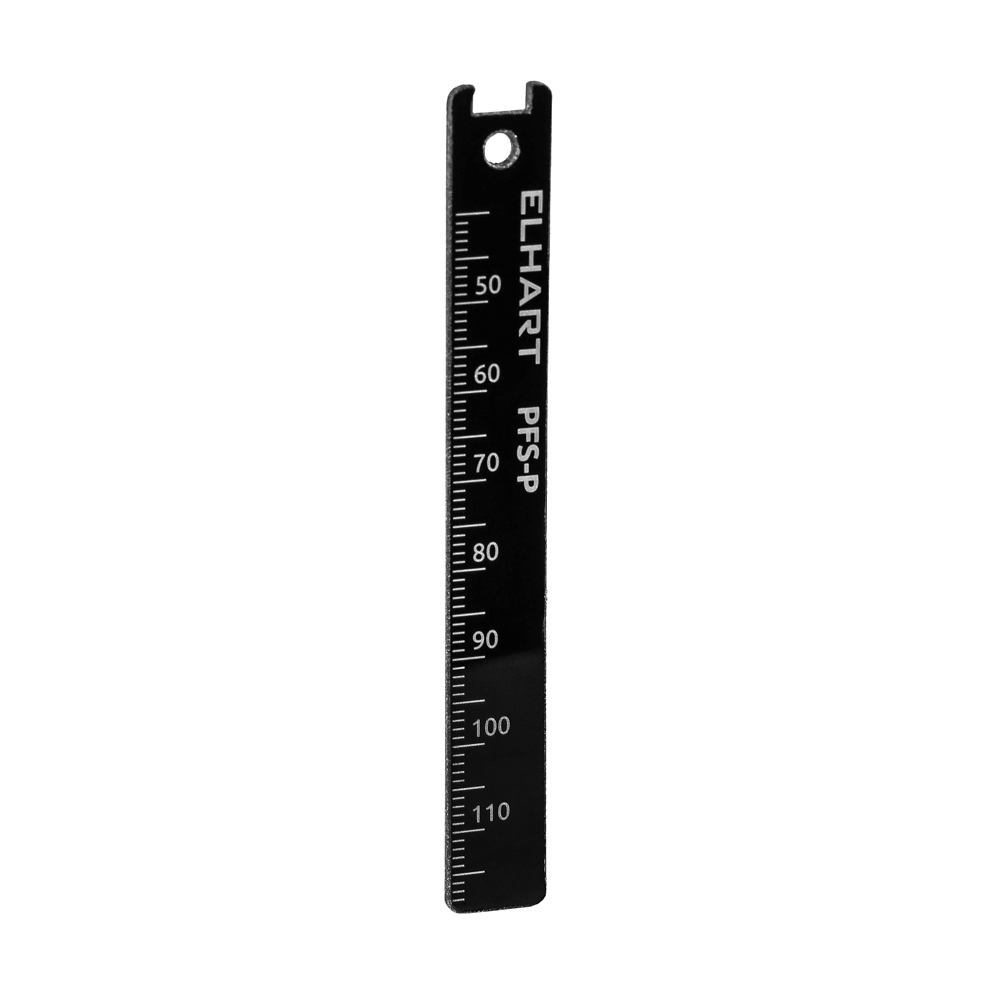

| Тип используемого сменного лепестка | PFS-P |
| Тип рабочей среды | жидкость |
| Диапазон допустимых температур рабочей среды | -20…+100 °C |
| Давление рабочей среды | не более 25 бар |
| Диапазон температур окружающего воздуха при эксплуатации или хранении | -20…+80 °C |
| Относительная влажность воздуха при эксплуатации или хранении без образования конденсата | не более 95% |
| Степень защиты, обеспечиваемая оболочкой корпуса | IP65 |
| Масса в сборе с лепестком и крепежным винтом | не более 347 г |

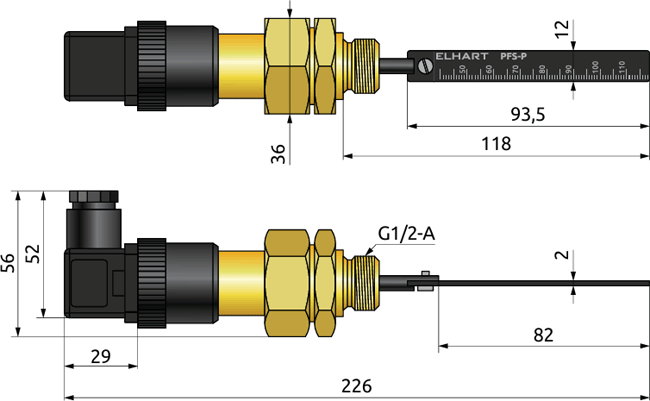

| Габаритные размеры с установленным лепестком, ДхШхВ | 226×57×36 мм |
