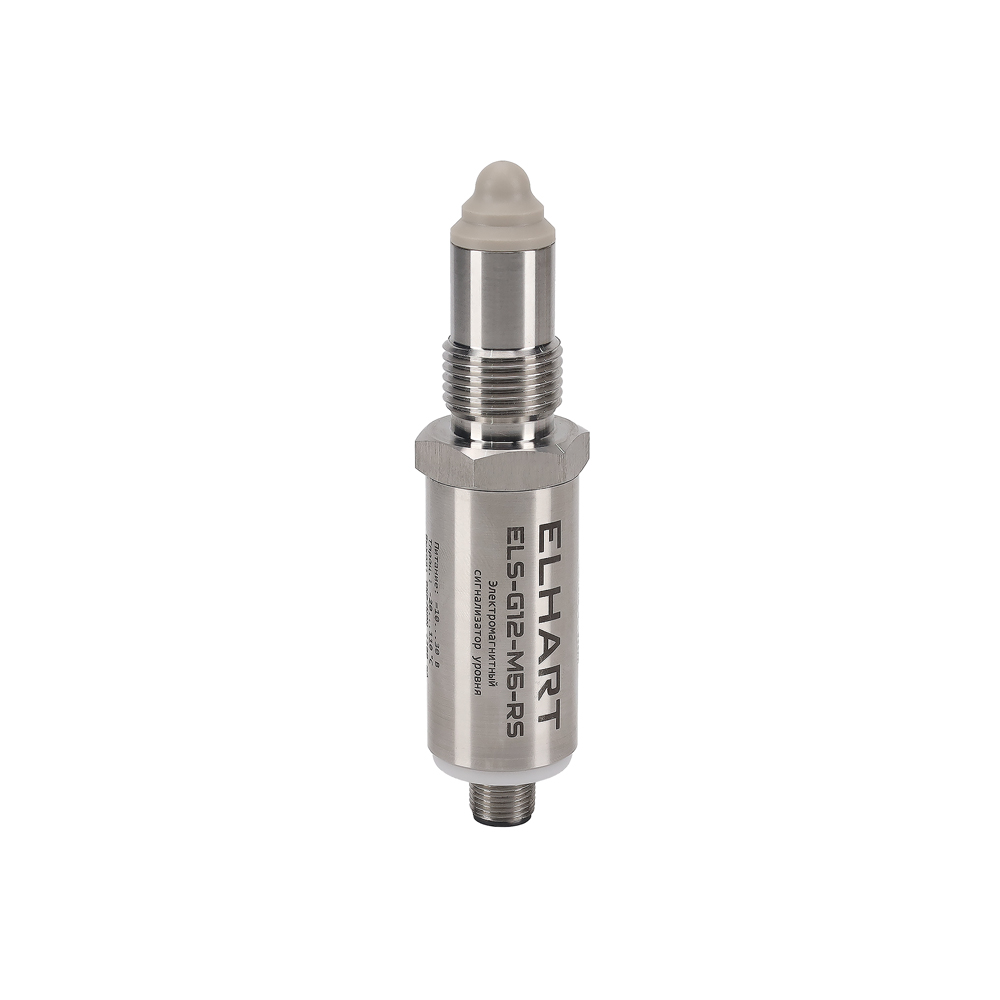

Электромагнитный сигнализатор уровня ELS предназначен для контроля наличия рабочей среды в месте установки при непосредственном контакте с чувствительным элементом.
Датчик устанавливается:
— в металлические емкости для определения уровня среды,
— на трубопроводы, для защиты насосов от «сухого хода».
При этом специальное гигиеническое присоединение с конусным уплотнением позволяет использовать датчик в пищевых и фармацевтических применениях.
| Параметр | Значение |
|---|---|
| Напряжение питания | =10…30 В |
| Потребляемая мощность | до 1 Вт |
| Тип дискретного выхода | PNP / NPN / Push-Pull (настраиваемый) |
| Функция дискретного выхода | НО / НЗ (настраиваемая) |
| Время отклика (переключения выхода) | от 0,4 с |
| Коммутируемый ток нагрузки | до 200 мА |
| Защита выхода | от короткого замыкания |
| Присоединение к процессу | E-G12 (с резьбой G1/2″) |
| Допустимое давление рабочей среды | от -1 до 20 бар (при использовании WA.22 или WA.24) |
| Температура со стороны рабочей среды | от -20 до +110 °C (+120 °C в течение часа) |
| Температура окружающего воздуха | от -20 до +80 °C |
| Относительная влажность окружающего воздуха при эксплуатации |
от 0 до 100% (допускается образование конденсата) |
| Степень защиты | IP66 / IP67 (при использовании коннектора с аналогичной степенью IP) |
| Материал зонда, контактирующего с рабочей средой |
нержавеющая сталь AISI316L, полиэфирэфиркетон (PEEK) |
| Интерфейс и протокол связи | RS-485, Modbus RTU |
