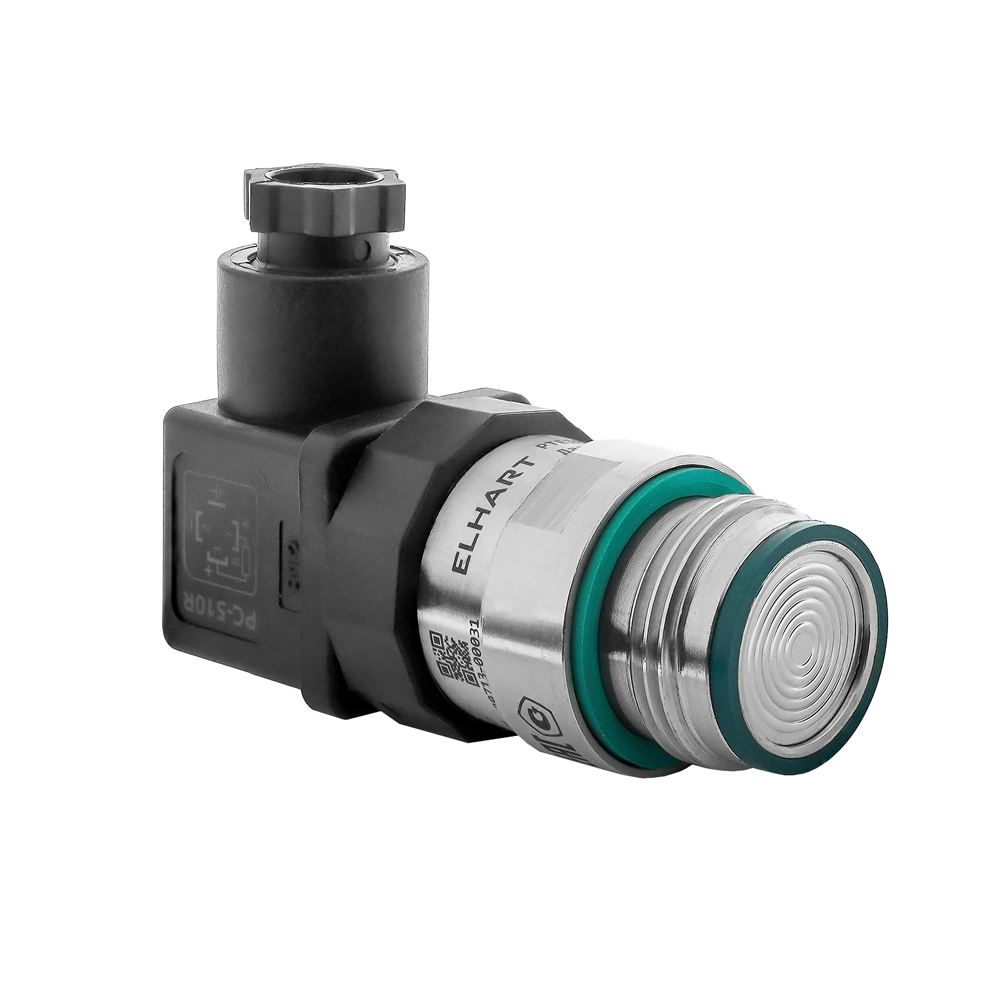

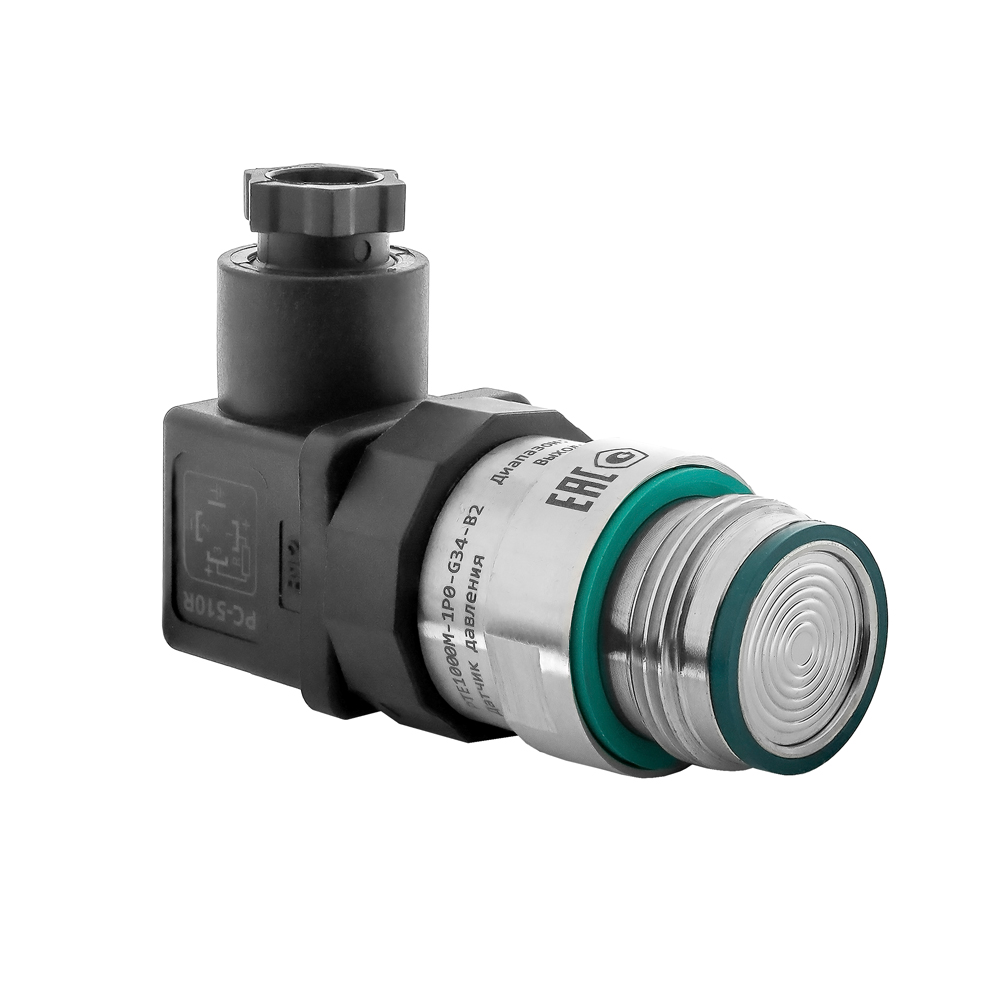

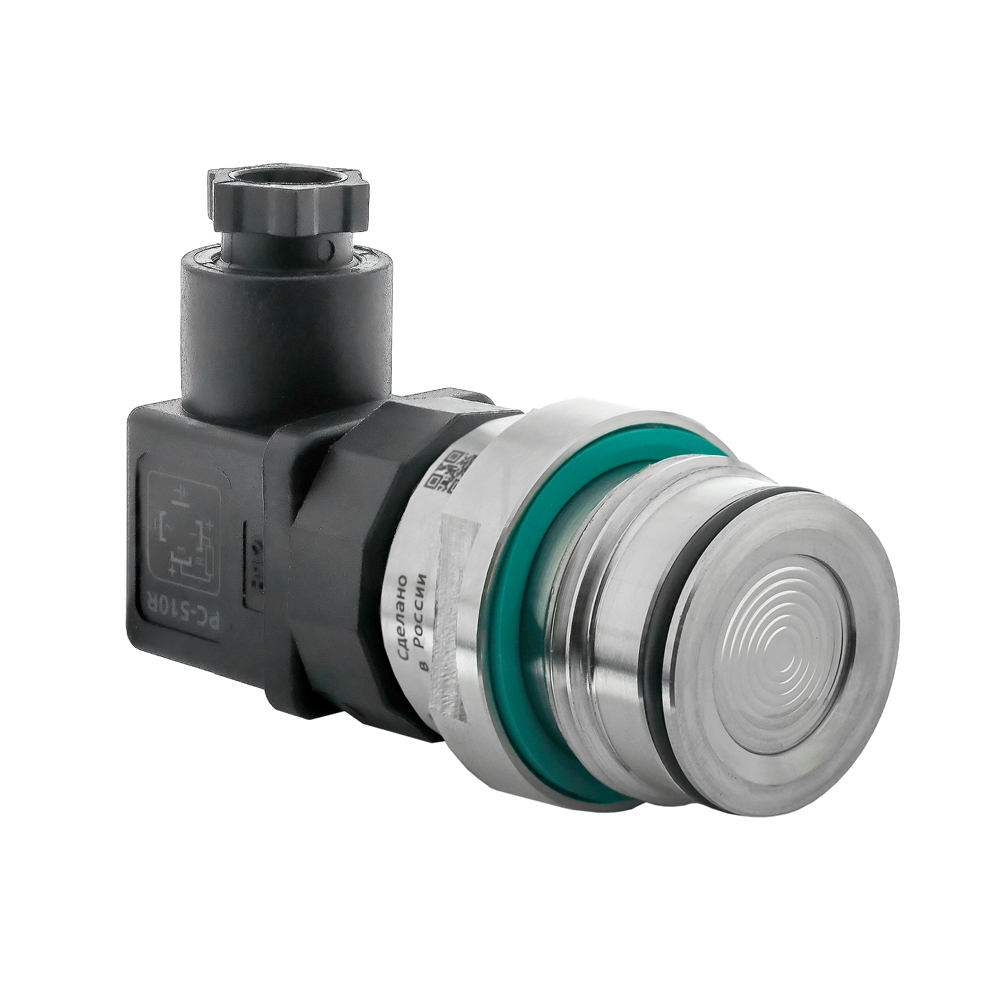

Датчик давления и уровня с торцевой мембраной PTE1000M

Датчики давления серии PTE1000M — это серия датчиков с открытой торцевой мембраной из нержавеющей стали AISI316L. Предназначены для преобразования избыточного давления густых, вязких, грязных сред, суспензий, в которых содержатся взвеси дисперсных частиц, клеевидных и коллоидных растворов. Конструкция измерительной части не имеет закрытых, трудно омываемых зон. Благодаря этому чувствительный элемент легко очищается от налипших остатков, путем омывания в чистящих жидкостях.

Области применения: сахарные, пивоваренные, нефтеперерабатывающие заводы; канализационные очистные сооружения, предприятия по утилизации отходов, по добыче и переработке полезных ископаемых, котельные и жилищно-коммунальные хозяйства, пищевые производства, целлюлозно-бумажные комбинаты.

Модификации

PTE1000M-1P0-G1-B2

Диапазон измерений: 0…1 бар
Присоединение: E-G1
Класс точности: 0,25%

PTE1000M-1P6-G1-B2

Диапазон измерений: 0…1,6 бар
Присоединение: E-G1
Класс точности: 0,25%

PTE1000M-2P5-G1-B2

Диапазон измерений: 0…2,5 бар
Присоединение: E-G1
Класс точности: 0,25%

PTE1000M-006-G1-B2

Диапазон измерений: 0…6 бар
Присоединение: E-G1
Класс точности: 0,25%

PTE1000M-010-G1-B2

Диапазон измерений: 0…10 бар
Присоединение: E-G1
Класс точности: 0,25%

PTE1000M-016-G1-B2

Диапазон измерений: 0…16 бар
Присоединение: E-G1
Класс точности: 0,25%

Особенности датчиков давления PTE1000M
- Измерение давления и уровня в трубопроводах и емкостях.
- Подходят для густых, вязких, имеющих включения и грязных сред.
- Компенсация влияния монтажного положения путем подстройки начальной точки и наклона характеристики выходного сигнала.
- Электроника залита компаундом, что обеспечивает её защиту от влаги.
- Чувствительный сенсор из нержавеющей стали марки AISI 316L, а корпус из AISI304.
- При использовании совместно со специальными адаптерами и переходниками обеспечивается омываемое присоединение к процессу без контакта резьбовой части со средой.
- Необходимые для установки уплотнения поставляются в комплекте.

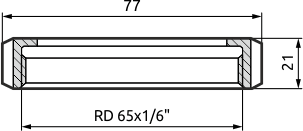

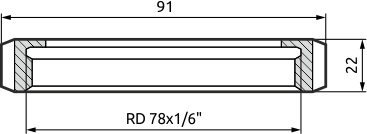

- Удобный монтаж через специальные приварные адаптеры или переходники («молочная гайка» DIN 11851 или «Clamp» DIN32676).

Технические характеристики датчиков давления PTE1000M

Параметр	Значение
Тип измеряемого давления	избыточное
Верхний предел измерения давления ВПИ (зависит от кода заказа)	0,25…16 бар
Допустимая перегрузка (до 30 мин.)	не более 200% от ВПИ
Предел основной приведенной погрешности (зависит от кода заказа)	±0,2%, ±0,25%, ±0,35%, ±0,5%
Дополнительная температурная погрешность на каждые 10 °C от 23 °C (зависит от кода заказа)	стандартное значение: ±0,4% опция ТС: ±0,2%
Диапазон температурной компенсации	-10…+70 °С
Допустимое напряжение питания	=10…30 В
Потребляемая мощность	не более 0,7 Вт
Выходной аналоговый сигнал	4…20 мА
Максимальная нагрузка токового выхода	не более 800 Ом при 24 В или 200 Ом при 12 В
Подстройка шкалы выходного сигнала	3,7…4,8 мА в нулевой точке 19,2…20,8 мА в верхней точке
Защиты аналогового выхода	от обратной полярности, от перенапряжения
Степень защиты от внешних воздействий	IP65
Рабочая температура	окружающая среда: -20…+80 °С измеряемая среда: -20…+100 °С
Атмосферное давление окружающего воздуха	84…106,7 кПа
Относительная влажность окружающего воздуха	не более 95% (без образования конденсата)
Подключение электрических цепей	коннектор DIN43650
