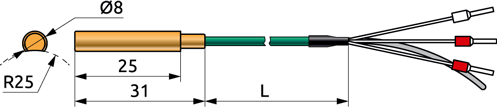

Датчики температуры серии ТRE.С40 являются термопреобразователями сопротивления и предназначены для измерения температуры поверхностей труб диаметром от 12 до 200 мм. Корпус изготовлен из латуни и оснащен рабочей поверхностью с радиусом изгиба 25 мм.
Датчики температуры TRE.С40 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 (класс В) и имеют номинальные статические характеристики по ГОСТ 6651.
Стандартные модификации датчиков TRE.C40 изготавливаются с кабелем длиной 1,5 метра.
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ) | Pt100 (α=0,00385 °C-1) Pt1000 (α=0,00385 °C-1) (определяется при заказе) |
| Диапазон измерения температуры | -40…+180 ºC |
| Класс допуска | В - ± (0,30 + 0,005 . |t|) °C где |t| - значение температуры по модулю |
| Время термической реакции (63,2%) | не более 40 с |
| Электрическое сопротивление изоляции при температуре (25±10) °С | не менее 100 МОм* |
| Измерительный ток, не более | 1 мА (для Pt100) 0,3 мА (для Pt1000) |
| Степень защиты, обеспечиваемая оболочкой | IP54 (МГТФЭ) IP65 (КММСЭ или КММФЭ) |
| Материал корпуса гильзы | латунь |
| Жилы | медь |
| Изоляция жил | фторопласт |
| Внешний экран | луженая медь |
| Сечение жил кабеля | 3х0,12 мм² |
| Средняя наработка на отказ | не менее 40000 ч |
| Относительная влажность окружающего воздуха | не более 95% (без образования конденсата) |
| Срок службы | 10 лет |
