Датчики термосопротивления гигиенического исполнения серии TRE.F20

Датчики температуры ТRE.F20 специально разработаны для измерения температуры жидких сред в пищевой промышленности. Подключение к процессу осуществляется специальными приварными адаптерами и быстроразъемными адаптерами «молочная гайка» или «Tri-clamp», изготавливаемыми из нержавеющей стали (AISI316 или AISI316L), обеспечивающие хорошую омываемость и отсутствие «мертвых зон».

Изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 классами точности А и В по ГОСТ 6651. Подключение проводов осуществляется через быстросъемный электрический разъем по DIN 43650, предоставляющий удобство и скорость подключения к измерительным устройствам.

Модификации Где купить?

Датчик температуры TRE.F20-Pt100-A4-G34-D6-L60
TRE.F20-Pt100-A4-G34-D6-L60
  • Тип НСХ: Pt100
  • Класс допуска: A
  • Длина монтажной части: 60 мм
  • Технические характеристики термосопротивления гигиенического исполнения серии ТRE.F20
    Параметр Значение
    Номинальная статическая характеристика (НСХ)*
    (определяется модификацией)    		 Pt100 (α=0,00385 °C -1)
    Pt1000 (α=0,00385 °C -1)
    Номинальный диапазон измерения температуры (при температуре окружающего воздуха не более +35 °С) -30...+150 ºC (класс А)
    -50...+150 ºC (класс В)
    Максимальная температура окружающего воздуха +100 °С
    Максимальная температура рабочей среды см. Зависимость от температуры окружающего воздуха
    Класс допуска* (определяется модификацией) Класс A: ±(0,15+0,002 ·|t|***) °C
    Класс В: ±(0,30+0,005 ·|t|***) °C
    Время термической реакции (63,2%)* не более 30 сек
    Рабочее давление не более 2,5 МПа
    Электрическое сопротивление изоляции при температуре (25±10) °С* не менее 100 МОм
    Измерительный ток* не более 1 мА (Pt100)
    не более 0,3 мА (Pt1000)
    Сечение проводов не более 1,5 мм²
    Степень защиты** IP65
    Присоединение к процессу (определяется модификацией) технологическое присоединение E-G12 или E-G34 (наружная резьба G1/2″ или G3/4″)
    Материал защитной арматуры AISI 304
    Относительная влажность окружающего воздуха не более 90%
    Средняя наработка на отказ 40 тыс часов
    Средний срок службы не менее 10 лет

    * согласно ГОСТ 6651.
    ** согласно ГОСТ 14254.
    *** где |t| – модуль значения температуры в °С.

    Зависимость максимальной температуры измерения от температуры окружающего воздуха
    Зависимость максимальной температуры измерения от температуры окружающего воздуха
  • Схема соединения внутренних проводов датчика температуры ТRE.F20

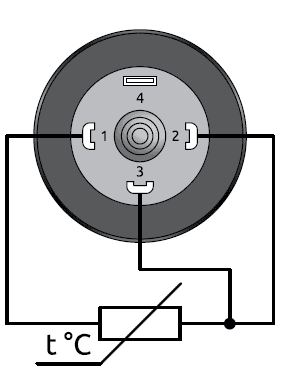

    Трехпроводное подключение
    Трехпроводное подключение

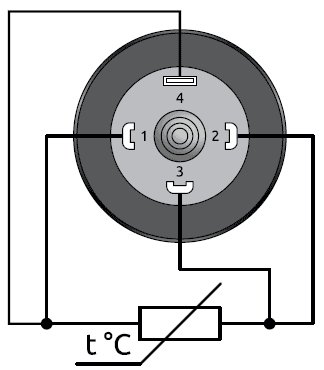

    Четырехпроводное подключение
    Четырехпроводное подключение
  • Габаритные размеры датчика температуры ТRE.F20

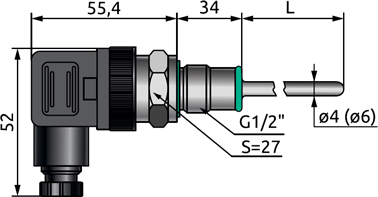

    Габаритные размеры датчика ELHART ТRE.F20 (G1/2’’), мм
    Габаритные размеры датчика ELHART ТRE.F20 (G1/2″), мм

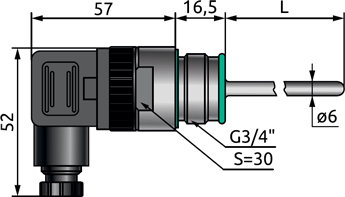

    Габаритные размеры датчика ELHART ТRE.F20 (G3/4’’), мм
    Габаритные размеры датчика ELHART ТRE.F20 (G3/4″), мм

    L может принимать значения 60…500 мм.
