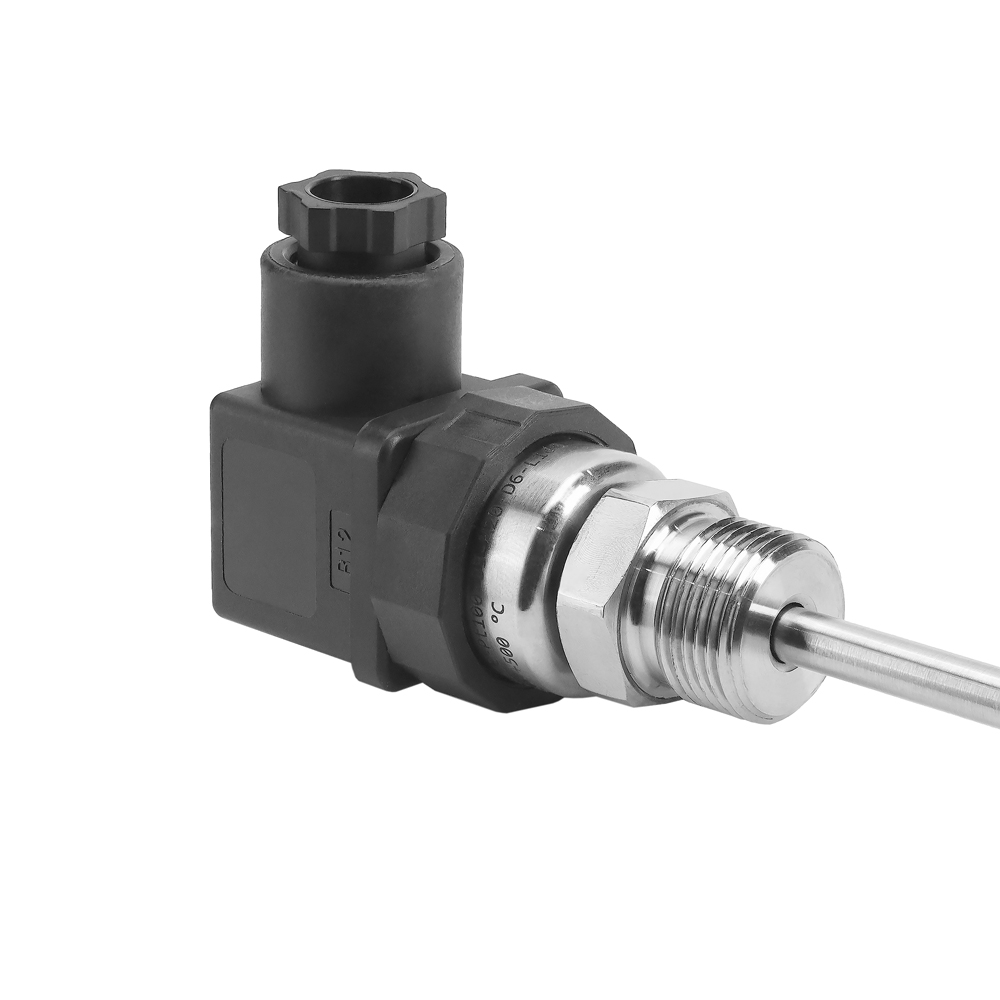

Датчики температуры ELHART серии TRE.H12 предназначены для измерения температуры жидких, сыпучих и газообразных сред неагрессивных к материалам датчика. Они оснащаются платиновыми чувствительными элементами Pt100/Pt1000 классов А или В по ГОСТ 6651, с верхним пределом измерения до +300 °С (класс А) или +500 °С (класс В).

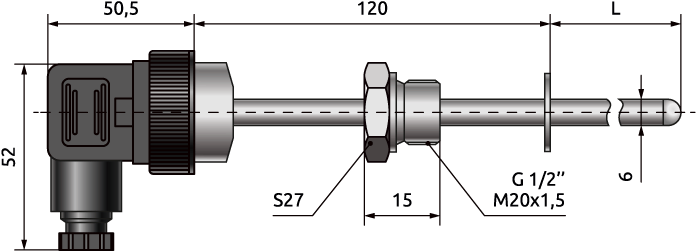

Быстросъемный разъем DIN 43650, подвижный штуцер с резьбой М20×1,5 или G1/2″, удлиненная монтажная часть (120 мм от упора до головки). Подключение к технологическому процессу через защитную гильзу PA.10 или напрямую — с помощью приварных бобышек с упором типа WA.02.
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ)* (определяется модификацией) | Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) |
| Диапазон измерения температуры | -30…+300 °C (класс А) -50…+500 °C (класс В) |
| Максимальная температура окружающего воздуха | +100 °С |
| Класс допуска* (определяется модификацией) | Класс A: ±(0,15+0,002 ·|t|***) °C Класс В: ±(0,30+0,005 ·|t|***) °C |
| Время термической реакции (63,2%)* | не более 30 сек |
| Минимальная глубина погружения | 60 мм |
| Рабочее давление | не более 2,5 МПа |
| Электрическое сопротивление изоляции при температуре (25±10) °С* | не менее 100 МОм |
| Измерительный ток* | не более 1 мА (Pt100) не более 0,3 мА (Pt1000) |
| Сечение проводов | не более 1,5 мм² |
| Степень защиты** | IP65 |
| Присоединение к процессу (определяется модификацией) | наружная резьба М20х1,5, G1/2″ |
| Материал корпуса погружной части | AISI 321 (12Х18Н10T) |
| Относительная влажность окружающего воздуха | не более 90% |
| Средняя наработка на отказ | не менее 35 тыс часов |
| Средний срок службы | не менее 10 лет |
* согласно ГОСТ 6651.
** согласно ГОСТ 14254.
*** где |t| – модуль значения температуры в °С.
