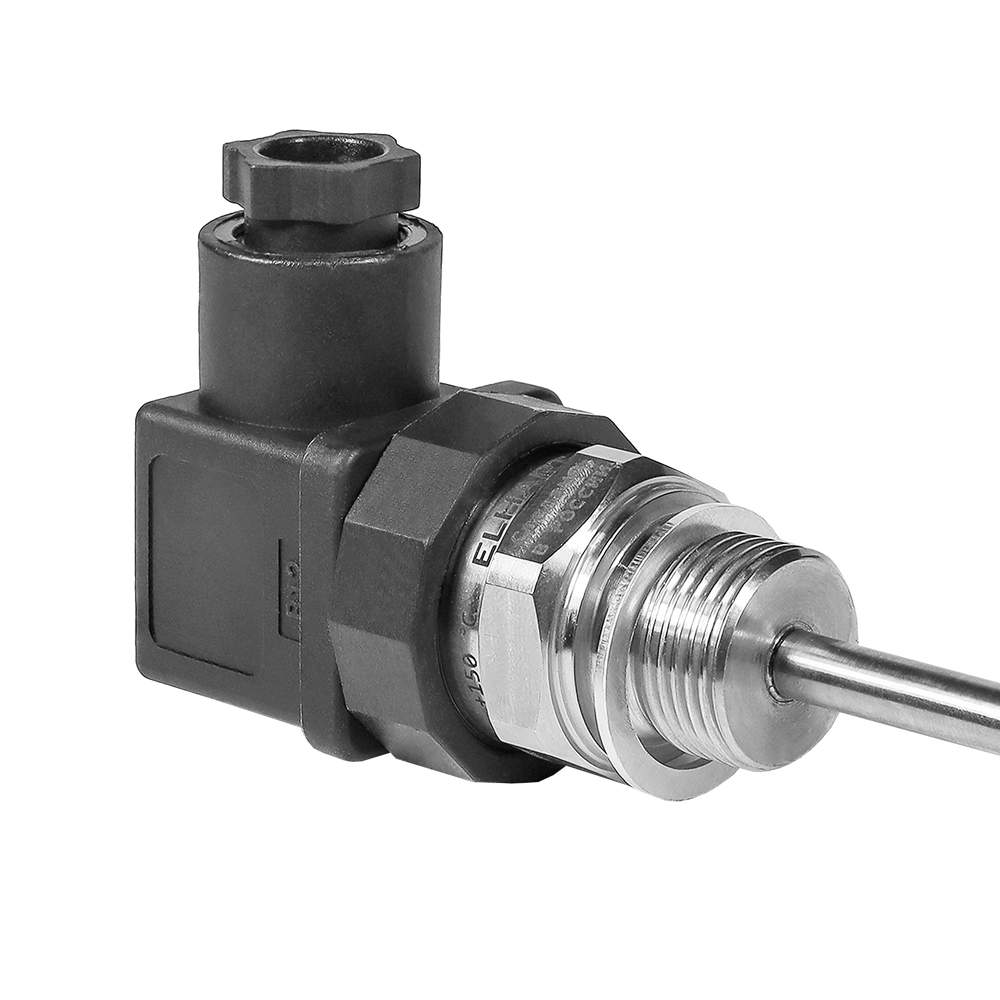

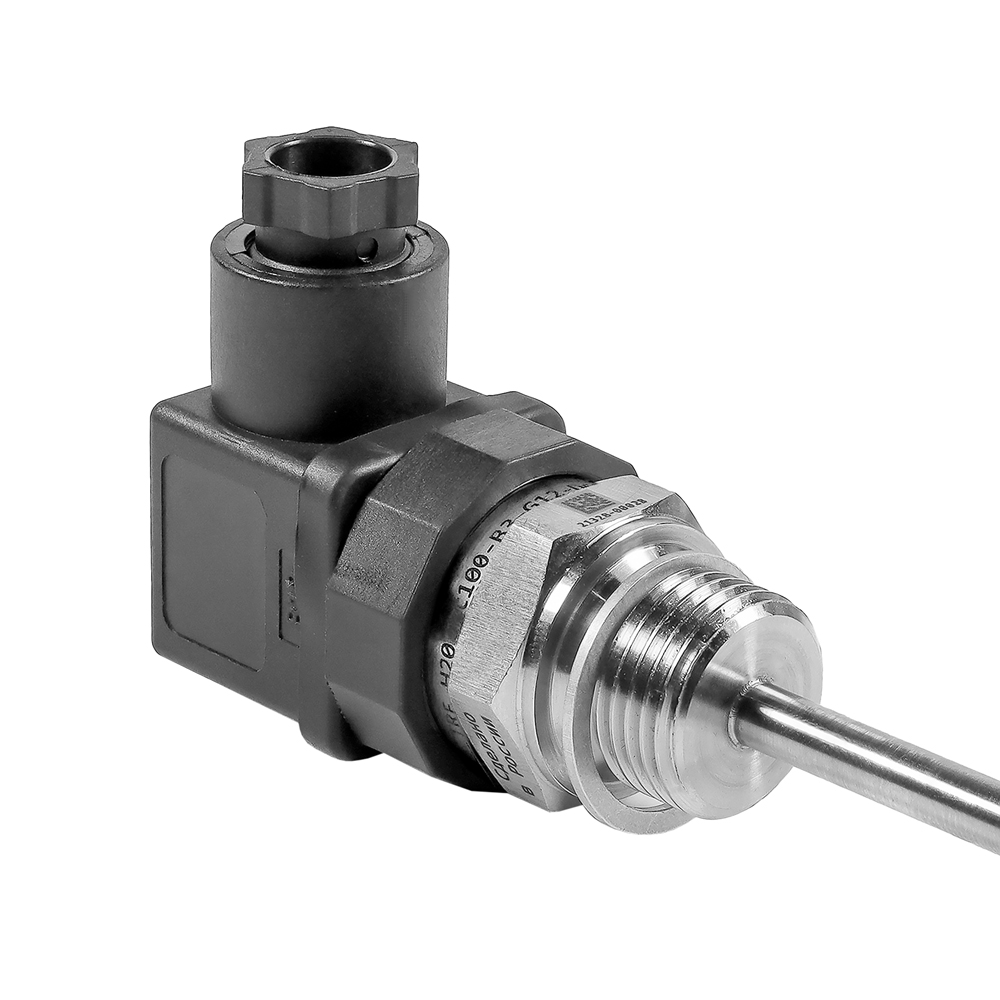

Датчики температуры ELHART серии TRE.H20 предназначены для измерения температуры жидких, сыпучих и газообразных сред, неагрессивных к материалам датчика.
Термосопротивления TRE.H20 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000 классами А и В по ГОСТ 6651. Подключение проводов осуществляется через быстросъемный электрический разъем по DIN 43650, обеспечивающий удобство и скорость подключения к измерительным устройствам.
Подключение к процессу осуществляется неподвижным штуцером с присоединительными резьбами G1/2″ или М20×1,5. Датчики могут подключаться к процессу напрямую или через защитную гильзу.
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ)* (определяется модификацией) |
Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) |
| Диапазон измерения температуры (при температуре окружающего воздуха не более +35 °С) |
-30...+150 ºC (класс А) -50...+150 ºC (класс В) |
| Максимальная температура окружающего воздуха | +100 °С |
| Максимальная температура рабочей среды | см. Зависимость от температуры окружающего воздуха |
| Класс допуска* (определяется модификацией) |
Класс A: ±(0,15+0,002 ·|t|***) °C Класс В: ±(0,30+0,005 ·|t|***) °C |
| Время термической реакции (63,2%)* | не более 35 сек |
| Минимальная глубина погружения | 60 мм |
| Рабочее давление | не более 2,5 МПа |
| Электрическое сопротивление изоляции при температуре (25±10) °С* |
не менее 100 МОм |
| Измерительный ток* | не более 1 мА (Pt100) не более 0,3 мА (Pt1000) |
| Сечение проводов | не более 1,5 мм² |
| Степень защиты** | IP65 |
| Присоединение к процессу (определяется модификацией) |
наружная резьба М20х1,5, G1/2″ |
| Материал корпуса погружной части | AISI 321 (12Х18Н10T) |
| Относительная влажность окружающего воздуха | не более 90% |
| Средняя наработка на отказ | не менее 35 тыс часов |
| Средний срок службы | не менее 10 лет |
* согласно ГОСТ 6651.
** согласно ГОСТ 14254.
*** где |t| – модуль значения температуры в °С.
| Параметр | Значение |
|---|---|
| Номинальное рабочее давление | не более 16 МПа |
| Максимальная допустимая температура эксплуатации | определяется материалом гильзы |
| Материал гильзы | AISI 321 (12X18H10T) |
| Рабочая среда | любая среда, нейтральная к материалу гильзы |
L может принимать значения 60…630 мм.
| Модель | Габаритные размеры, мм | ||||
|---|---|---|---|---|---|
| A | B | L* | D | d | |
| PA.10-M20-D6-xxx | M20x1,5 | 60, 80, 100, 120, 160, 200, 250, 320, 400, 500 | 10 | 7 | |
| PA.10-G12-D6-xxx | G1/2″ | ||||
L* — погружная длина устанавливаемого датчика.
