Датчики температуры ELHART серии ТRE.V52 предназначены для измерения температуры окружающего воздуха в системах индивидуального теплового пункта, на метеорологических станциях, в системах общеобменной вентиляции и т. д.
TRE.V52 изготавливаются с платиновыми чувствительными элементами Pt100 и Pt1000, с классом допуска B по ГОСТ 6651. Диапазон рабочих температур датчика составляет от −40 до +80 °С.

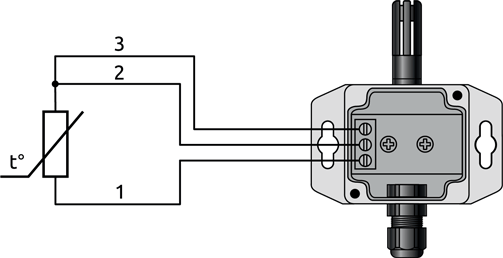

Подключение измерительных проводов к датчику осуществляется с помощью винтового клеммного разъема по трехпроводной схеме подключения.
| Параметр | Значение |
|---|---|
| Номинальная статическая характеристика (НСХ) | Pt100 (α=0,00385 °C -1) Pt1000 (α=0,00385 °C -1) (определяется при заказе) |
| Диапазон измерения температуры | -40…+80 °C |
| Класс допуска | В - ±(0,30+0,005·|t|) °C где |t| - значение температуры по модулю |
| Время термической реакции (63,2%)* | не более 30 с |
| Электрическое сопротивление изоляции при температуре (25 ±10) °С* | не менее 100 МОм |
| Измерительный ток* | не более 1 мА (для Pt100) не более 0,3 мА (для Pt1000) |
| Степень защиты, обеспечиваемая оболочкой корпуса датчика** | IP65 |

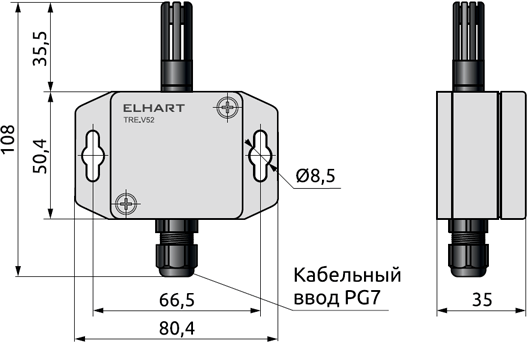

| Наружный диаметр кабеля | 3,5…6 мм (кабельный ввод PG7) |
| Схема внутренних соединений проводников | 3-х проводная |
| Сечение проводов | не более 1,5 мм2 |
| Материал защитной гильзы | латунь |
| Материал корпуса датчика | ABS пластик |
| Относительная влажность окружающего воздуха | не более 95% (без образования конденсата) |
| Средняя наработка на отказ | не менее 40 000 час |
| Срок службы | не менее 10 лет |
* — согласно ГОСТ 6651.
** — согласно ГОСТ 14254.
