Кабель электрический с разъемом ELHART

Кабели применяются для подключения к средствам среднего и верхнего уровней автоматизации датчиков.

С помощью кабелей производится подача питания и снятие выходных сигналов напряжением до =48 В.

Кабели имеют разъемы круглого сечения с пазами. А сами разъемы имеют накидную гайку с внутренней резьбой для надежного крепления на датчике.

Модификации Где купить?

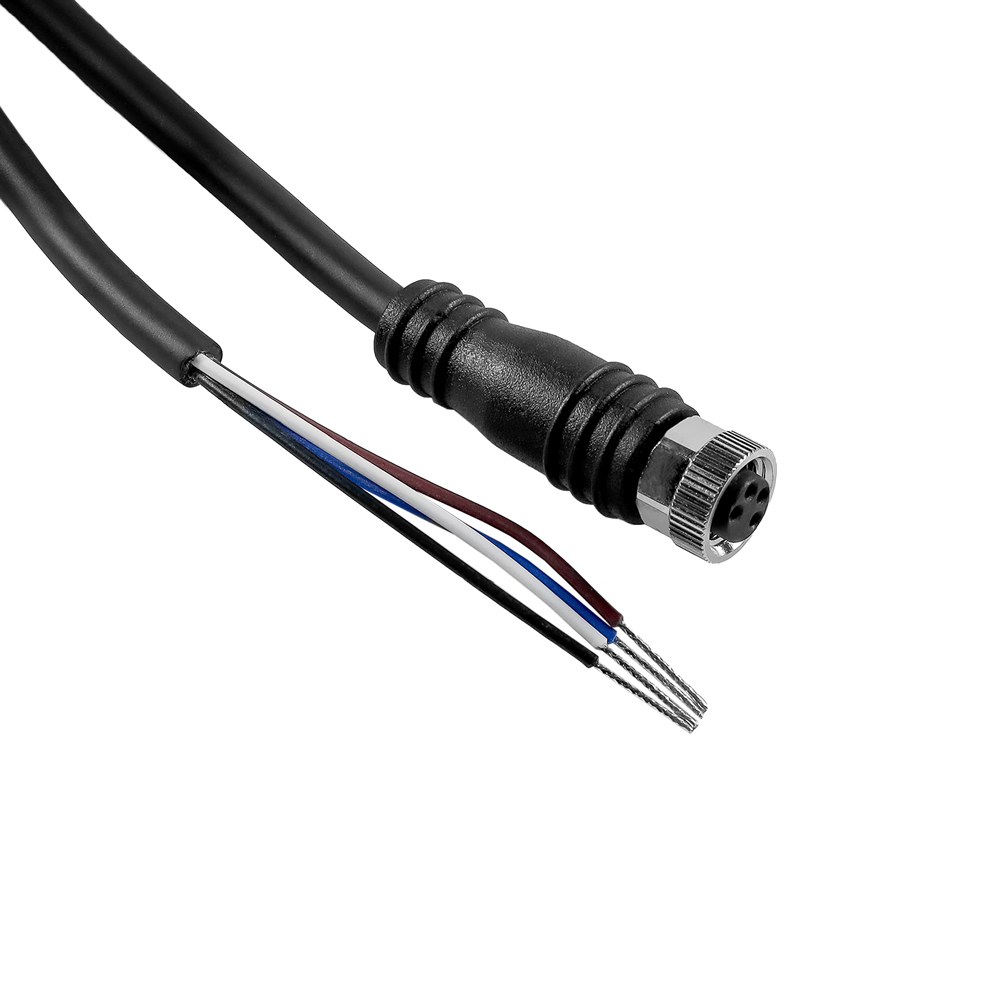

WS08-4S-2V
WS08-4S-2V
  • Тип: M08, прямой
  • Кол-во контактов: 4
  • Длина кабеля: 2 м
WS08-4S-5V
WS08-4S-5V
  • Тип: M08, прямой
  • Кол-во контактов: 4
  • Длина кабеля: 5 м

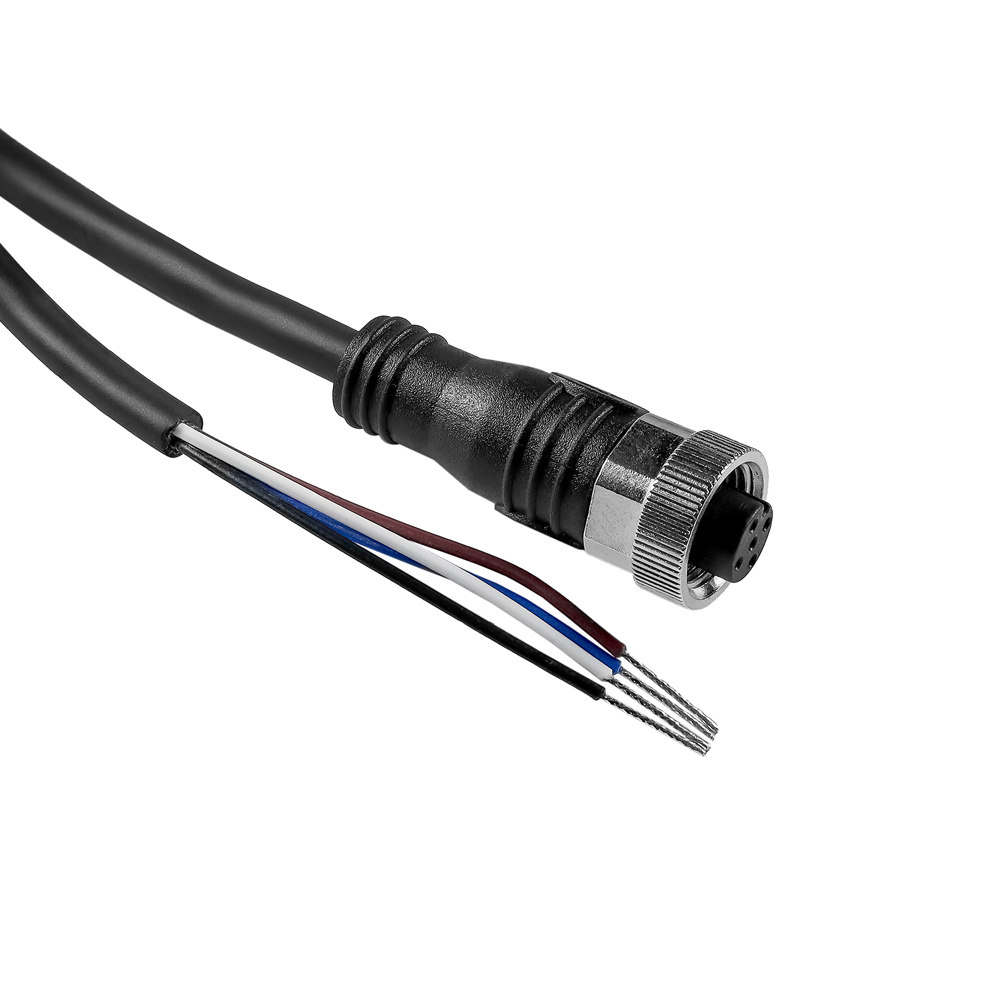

WS12-5S-2V
WS12-5S-2V
  • Тип: M12, прямой
  • Кол-во контактов: 5
  • Длина кабеля: 2 м

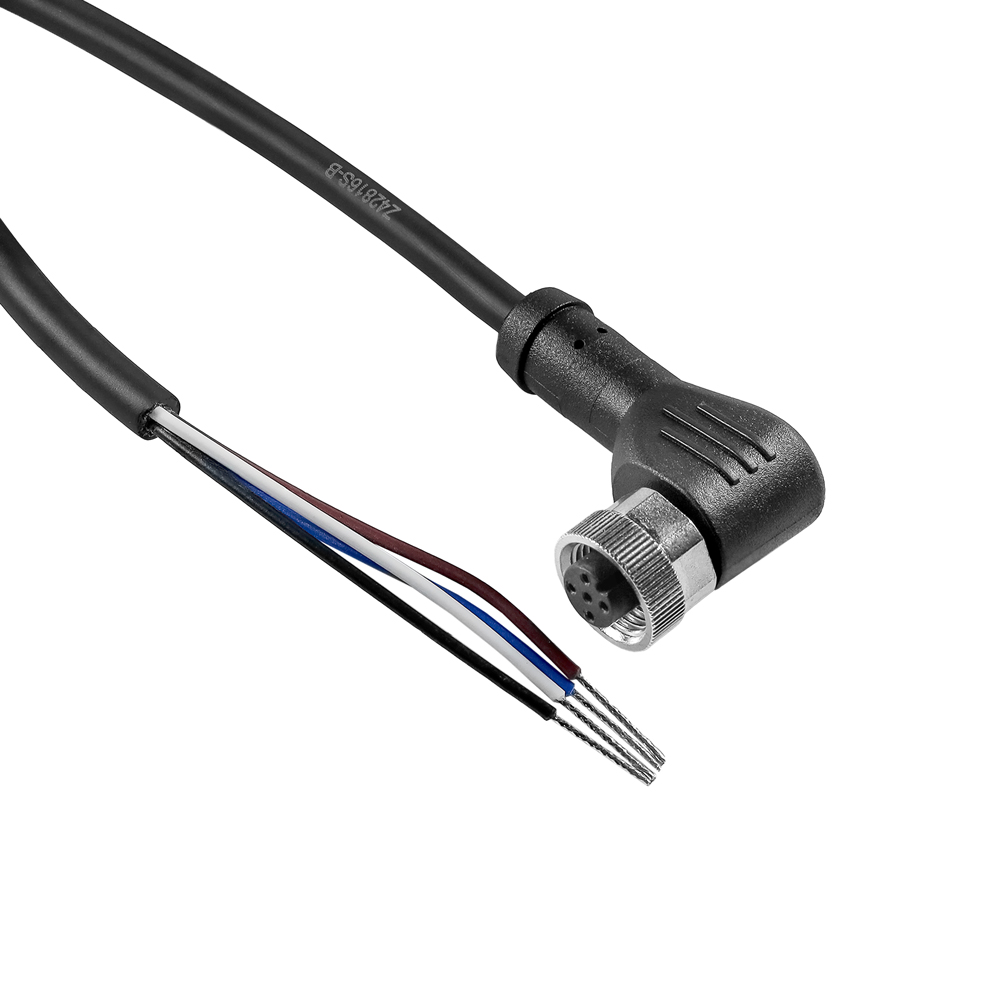

WS12-5A-2V
WS12-5A-2V
  • Тип: M12, угловой
  • Кол-во контактов: 5
  • Длина кабеля: 2 м
WS12-5S-5V
WS12-5S-5V
  • Тип: M12, прямой
  • Кол-во контактов: 5
  • Длина кабеля: 5 м
WS12-5A-5V
WS12-5A-5V
  • Тип: M12, угловой
  • Кол-во контактов: 5
  • Длина кабеля: 5 м
WS12-5A-10V
WS12-5A-10V
  • Тип: M12, угловой
  • Кол-во контактов: 5
  • Длина кабеля: 10 м
  • Технические характеристики электрического кабеля с разъемом серии W
    Параметр Значение
    Номинальное напряжение, не более =48 В
    Максимальный ток 4 А
    Степень защиты IP67
    Допустимая температура эксплуатации -30…+90 ºС
    Допустимая влажность воздуха окружающей среды 35…85% (без образования конденсата)
    Сечение жил 4x0,25 мм² (для разъема WS08)
    4(5)x0,34 мм² (для разъема WS12, WP12)
    Минимальный радиус изгиба 20 мм
    Сопротивление изоляции ≥ 100 МОм (=500 В)
    Материалы разъема
    Корпус исполнение WS08, WP12, WS12: поливинилхлорид
    исполнение WS12 c индикацией: полиуретан
    Гайка медно-никелевый сплав
    Контакты латунь
    Материалы кабеля
    Оболочка поливинилхлорид / полиуретан
    Изоляция поливинилхлорид
    Жилы медь
  • Схемы соединения электрических кабелей с разъемом ELHART
    Схема подключения WS08-4
    Схема подключения WS08-4
    Схема подключения WS12
    Схема подключения WS12
    Схема подключения WP12
    Схема подключения WP12
    Номер Цвет
    1 коричневый
    2 белый
    3 синий
    4 чёрный
    5 серый

    * - только для соединительных кабелей с 5-ю контактами (WS12-5, WP12-5)

  • Габаритные размеры электрического кабеля с разъемом ELHART серии W

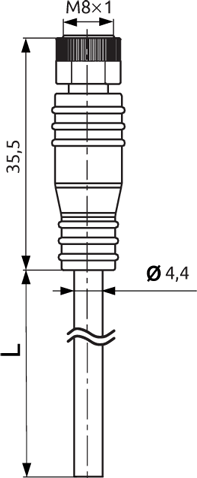

    Габаритные размеры WS08-4S
    Габаритные размеры WS08-4S, мм

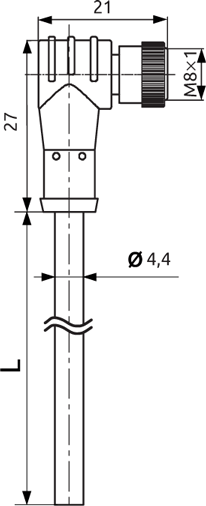

    Габаритные размеры WS08-4A
    Габаритные размеры WS08-4A, мм

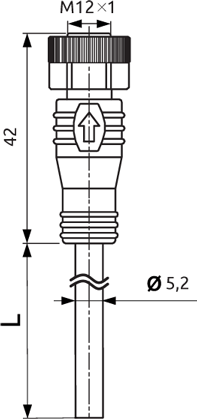

    Габаритные размеры WS12-4S/WP12-5S
    Габаритные размеры WS12-4S/WP12-5S, мм

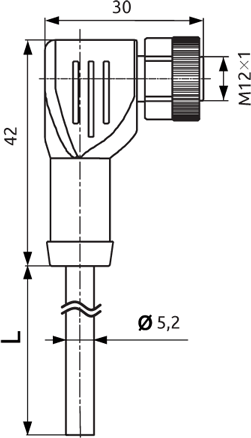

    Габаритные размеры WS12-4A/WP12-5A
    Габаритные размеры WS12-4A/WP12-5A, мм
