• Устройств много - конфигуратор один

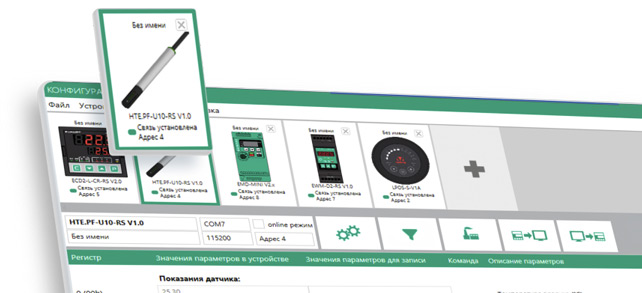

  Конфигуратор ELHART является универсальным инструментом для настройки, диагностики и тестирования совершенно разных устройств ELHART: преобразователей частоты, терморегуляторов, весоизмерительных модулей, датчиков влажности и температуры, регулирующих клапанов с позиционером. Конфигуратор позволяет не только задавать требуемые значения параметров, но и считывать значения измеряемых сигналов, включать и выключать выходы устройств, определять коды ошибок и количество включений исполнительных механизмов. Перечень поддерживаемых датчиков и устройств постоянно пополняется. Имеется возможность работы с устройствами сторонних производителей.

• Клиент-серверная структура

  Конфигуратор ELHART имеет клиент-серверную архитектуру благодаря которой:
  1) Снижаются аппаратные и вычислительные требования к компьютерам наладчиков.
  2) Нет необходимости в наличии СОМ портов или преобразователях интерфейсов у всех наладчиков. Достаточно установить необходимые преобразователи или СОМ порты на один компьютер, выделенный под сервер. Связь клиентской части конфигуратора с сервером может осуществляться по локальной сети.
  3) Возможна одновременная работа нескольких наладчиков с разными устройствами в сети.

• Удаленное подключение к настраиваемым устройствам

  Удаленное подключение к настраиваемым устройствам возможно как через удаленный̆ ПК с установленным сервером конфигуратора, так и через преобразователи интерфейсов RS485-Ethernet по протоколам ModBUS TCP или ModBUS через TCP.



• Назначение ModBUS адресов

  Функция назначения ModBUS адресов предназначена для автоматического распределения адресов однотипных устройств, имеющих одинаковые параметры связи, такие как адрес, скорость, паритет, количество стоп-бит. Конфигуратор распределяет необходимые адреса датчиков и устройств ELHART по коду модификации и серийному номеру.

• Возможность работы конфигуратора с устройствами с разными настройками сети

  Для работы конфигуратора ELHART с устройствами, нет необходимости, чтобы все устройства имели одинаковую скорость обмена данными, паритет и количество стоп-бит. Главное условие работы - это уникальность адресов всех подключенных устройств.

• Автоматический поиск устройств в сети

  Конфигуратор имеет возможность сканирования подключенных к серверу сетей RS-485 и автоматического определения устройств ELHART. Данная функция полезна в случаях, если сетевые настройки устройств неизвестны.

Конфигуратор полезен для всех без исключения специалистов-наладчиков, использующих датчики и приборы ELHART.

Он специально создан для настройки датчиков и устройств ELHART, тестирования работы подключенных исполнительных механизмов, диагностики неполадок, для системного хранения настроек устройств на ПК наладчика, сокращения времени пусконаладки. Это достигается благодаря тому, что:

1. все параметры подробно описаны словами, а не специальными кодами и символами;
2. вся информация о настройках устройств предоставляется в удобном табличном виде;
3. схема подключения датчиков и устройств всегда под рукой;
4. настройки устройств можно сохранять в памяти компьютера в виде файла, которым в дальнейшем можно делиться с коллегами или клиентами. Кроме того, сохраненный файл с настройками устройств можно использовать для быстрого копирования настроек устройств в однотипных установках.

Хранение настроек доступно как в индивидуальном формате отдельно для каждого устройства, так и в формате проектов, сформированных из групп выбранных устройств.

Требования к программному обеспечению:

• ОС Windows 7 с пакетом обновлений 1 (SP1) (x86 и x64) или выше;
• Microsoft .NET Framework 4.8 или выше.

Минимальные аппаратные ресурсы:

• Процессор с тактовой частотой 1 ГГц;
• Оперативная память 1 Гб;
• Свободное место на устройстве хранения 500 Мб.
