Устройства плавного пуска EMS-LITE

Устройства плавного пуска EMS-LITE предназначены для управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором. Обеспечивают плавный запуск, останов и защиту от перегрузок. Применяются для управления электродвигателями работающими на постоянной скорости в составе электроприводов насосных станций, компрессорных установок, вентиляционного оборудования и др. Объединяют в себе преимущества прямого пуска электродвигателя от сети (высокая перегрузочная способность) и частотного регулирования (плавное ускорение/замедление).

УПП EMS-LITE поставляются в различных модификациях на диапазон мощностей от 1,1 до 75 кВт и с напряжением управления 24 В постоянного тока или 230 В переменного тока. Имеют компактные размеры, встроенный байпас и интерфейс связи RS-485 (ModBus RTU).

Модификации Где купить?

Устройство плавного пуска EMS-LITE-0011 TD
EMS-LITE-0011 TD
  • Мощность двигателя: 1,1 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0015 TD
EMS-LITE-0015 TD
  • Мощность двигателя: 1,5 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0022 TD
EMS-LITE-EMS-LITE-0022 TD
  • Мощность двигателя: 2,2 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска MS-LITE-0037 TD
MS-LITE-0037 TD
  • Мощность двигателя: 3,7 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0055 TD
EMS-LITE-0055 TD
  • Мощность двигателя: 5,5 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0075 TD
EMS-LITE-0075 TD
  • Мощность двигателя: 7,5 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0110 TD
EMS-LITE-0110 TD
  • Мощность двигателя: 11 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0150 TD
EMS-LITE-0150 TD
  • Мощность двигателя: 15 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0185 TD
EMS-LITE-0185 TD
  • Мощность двигателя: 18 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0220 TD
EMS-LITE-0220 TD
  • Мощность двигателя: 22 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0300 TD
EMS-LITE-0300 TD
  • Мощность двигателя: 30 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0370 TD
EMS-LITE-0370 TD
  • Мощность двигателя: 37 кВт
  • Напряжение питания цепи управления: =24 В (TD)
Устройство плавного пуска EMS-LITE-0450 TA
EMS-LITE-0450 TA
  • Мощность двигателя: 45 кВт
  • Напряжение питания цепи управления: ~220 В (TA)
Устройство плавного пуска EMS-LITE-0550 TA
EMS-LITE-0550 TA
  • Мощность двигателя: 55 кВт
  • Напряжение питания цепи управления: ~220 В (TA)
Устройство плавного пуска EMS-LITE-0750 TA
EMS-LITE-0750 TA
  • Мощность двигателя: 75 кВт
  • Напряжение питания цепи управления: ~220 В (TA)
  • Особенности устройства плавного пуска EMS-LITE
    • Плавное изменение крутящего момента. Равномерное вращение вала без рывков и ускорений при запуске и остановке позволяет продлить срок службы механических компонентов системы (редукторы, шестерни, ремни, и т.д.).
    • Ограничение пусковых токов. Метод фазового регулирования напряжения обеспечивает плавное нарастание тока, предотвращая резкие пусковые броски. Это исключает чрезмерную нагрузку на сеть и снижает риск просадки напряжения. Благодаря этому, устройство плавного пуска EMS-LITE становится оптимальным решением для объектов с ограниченной мощностью питающей сети, где прямой пуск двигателя невозможен из-за риска аварийного отключения или повреждения оборудования.
    • Защита двигателя от перегрузки. УПП EMS-LITE оснащен встроенными датчиками тока, которые непрерывно контролируют нагрузку электродвигателя. Это позволяет своевременно детектировать и отключать аварийные режимы: перегрузку по току, обрыв фазы, холостой ход (пониженный ток при отсутствии нагрузки), нарушение симметрии фаз.
    • Электромагнитная совместимость (ЭМС). После завершения разгона электродвигатель автоматически переключается на байпасную цепь — напряжение подается напрямую от сети, минуя тиристоры. В этом режиме на обмотки статора поступает чистое синусоидальное напряжение, а не импульсное, как при работе с частотным преобразователем. В результате, помехо-эмиссия снижается до минимума, нет высокочастотных искажений в сети, нет влияния на работу чувствительной автоматики (ПЛК, датчиков, систем связи и др.). Это делает EMS-LITE идеальным решением для объектов с высокими требованиями к ЭМС: жилые здания, медицинские учреждения, лаборатории и автоматизированные производства.
    • Интерфейс связи RS-485. Встроенный интерфейс RS-485 с поддержкой протокола Modbus RTU позволяет: удаленно настраивать параметры пуска, торможения и защиты через ПО «ELHART Конфигуратор»; мониторить в реальном времени ток, температуру, статус работы и коды ошибок; интегрировать устройство в АСУ ТП.
    • Высокая перегрузочная способность. EMS-LITE выдерживают кратковременные перегрузки до 300% от номинального тока — вдвое выше, чем у большинства частотных преобразователей (150–200%). При этом обеспечивают плавный запуск электродвигателя без бросков тока, присущих прямому пуску.
    • Снижение нагрева двигателя. Ограничение пусковых токов снижает тепловые потери в обмотках статора. При частых циклах включения/выключения это критически важно. Применение EMD-LITE для плавного пуска позволяет уменьшить нагрев электродвигателя, благодаря чему замедляется старение изоляции и увеличивается срок службы.
    • Компактные размеры. УПП EMS-LITE имеют компактные размеры и занимают значительно меньше места, чем частотные преобразователи аналогичной мощности. Это позволяет монтировать их в уже существующие шкафы с минимальными переделками и экономить пространство в компактных распределительных щитах.
  • Технические характеристики EMS-LITE
    Параметр Значение
    Номинальное напряжение питания ~400 В
    Номинальная частота питающей сети 50/60 Гц
    Номинальное напряжение цепей управления ~100…240 В или =24 В (в зависимости от модификации)
    Номинальный выходной ток от 2,2 до 150 А (в зависимости от модификации)
    Номинальная выходная мощность от 1,1 до 75 кВт (в зависимости от модификации)
    Возможные способы подключения обмоток электродвигателя по схеме «звезда», по схеме «треугольник»
    Максимальная перегрузка 300% от Iном в течении 7 секунд
    Количество пусков в час при номинальной нагрузке - не более 5, между запусками необходимо выдерживать паузу 10…15 минут
    при легкой нагрузке (холостой ход или работа с нагрузкой на ступень ниже) - не более 10,
    между запусками необходимо выдерживать паузу 5…10 минут
    Уровень пускового напряжения от 30 до 70%
    Диапазон задания времени ускорения от 1 до 30 сек
    Диапазон задания времени замедления от 0 до 30 сек
    Способ настройки потенциометры на панели управления интерфейс связи RS-485
    Количество дискретных входов 1
    Количество дискретных выходов 2
    Тип дискретных выходов электромагнитное реле, НO контакт
    Коммутируемый ток дискретных выходов не более 5 А при ~230 В
    Коммутируемое напряжение дискретных выходов не более ~250 В
    не более =30 В
    Интерфейс связи RS-485 (протокол Modbus RTU), максимальная скорость передачи данных 57600 бит/сек
    Степень защиты обеспечиваемая оболочкой IP21
    Температура окружающего воздуха при эксплуатации 0…+50 °C
    Температура хранения -40…+70 °C
    Высота над уровнем моря в месте эксплуатации до 1000 м
    Относительная влажность воздуха не более 95% (без образования конденсата)
    Тип системы охлаждения силовых ключей пассивный (встроенный радиатор)
    Защита от перегрузки УПП по току;
    от перегрузки электродвигателя по току
    в соответствии с классами расцепления 10А, 10, 20, 30;
    от нарушения симметрии фазных токов;
    от неправильного чередования и обрыва фаз;
    от перегрева силовых ключей (75 °C);
    от холостого хода электродвигателя (от пониженного тока нагрузки)

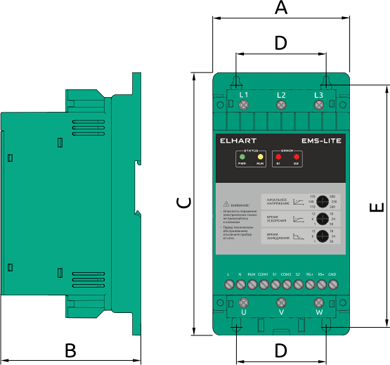

  • Габаритные размеры EMS-LITE
    Габаритный чертеж устройств плавного пуска EMS-LITE
    Габаритный чертеж устройств плавного пуска EMS-LITE
    Артикул Габаритные размеры, мм
    A B C D E
    EMS-LITE-0011…0055 92 95 175 60 156
    EMS-LITE-0075, 0110 108 105 200 68 182
    EMS-LITE-0150…0370 125 135 222 80 208
    EMS-LITE-0450…0750 155 160 310 110,3 293
