Однофазное твердотельное реле ESS1-AA для переменного тока

Однофазное твердотельное реле ESS1-AA для переменного тока

ТТР ESS1-AA коммутирует переменный ток с напряжением ~40…440 В и управляет нагрузкой сигналом переменного тока ~90…250 В.

Твердотельное реле типа DC-AC, в линейке ELHART представлено моделью ESS1-DA с управлением постоянным током.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации

Однофазное твердотельное реле ESS1-AA
ESS1-AA-010
  • Максимальный ток: 10 А
  • Управляющий сигнал: ~90…250 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-AA
ESS1-AA-025
  • Максимальный ток: 25 А
  • Управляющий сигнал: ~90…250 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-AA
ESS1-AA-040
  • Максимальный ток: 40 А
  • Управляющий сигнал: ~90…250 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-AA
ESS1-AA-060
  • Максимальный ток: 60 А
  • Управляющий сигнал: ~90…250 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-AA
ESS1-AA-080
  • Максимальный ток: 80 А
  • Управляющий сигнал: ~90…250 В
  • Коммутируемое напряжение: ~40…440 В
  • Особенности работы однофазных твердотельных реле ELHART модели ESS1-AA
    Типы нагрузки SSR переменного тока
    Типы нагрузки твердотельных реле ELHART ESS1-AA

    Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

  • Технические характеристики однофазных реле ELHART модели ESS1-AA
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал ~90…250 В

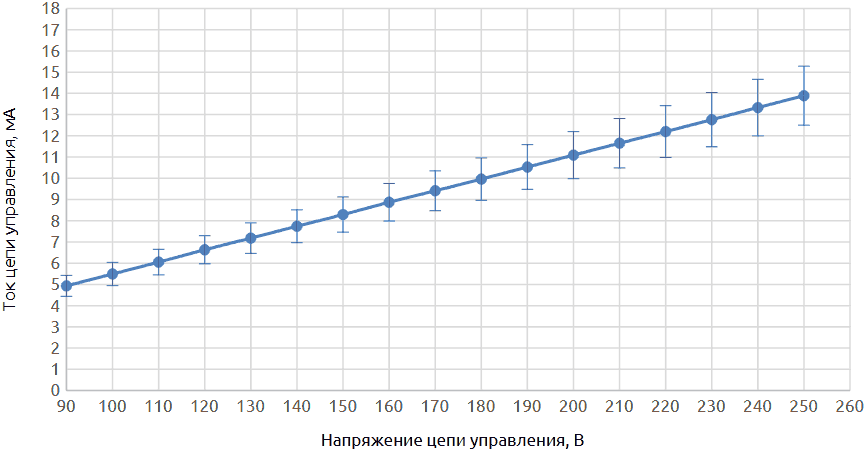

    Ток цепи управления 5…30 мА
    Коммутируемое напряжение ~40…440 В
    Коммутируемые токи 10, 25, 40, 60, 80 А
    Напряжение включения ~90 В
    Напряжение выключения ~10 В
    Максимальное пиковое напряжение ~900 В
    Падение напряжения в коммутируемой цепи < ~1,6 В
    Время переключения ≤ 10 мс
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции ≥ ~2500 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации при переходе напряжения через ноль
    Индикация наличия управляющего сигнала светодиод
    Момент затяжки 1,2 Н·м (винт M4)
    2 Н·м (винт M5)
    Габаритные размеры, ШхВхГ 45х60х27,5 мм
    Характеристики Модельный ряд ESS1-AA-xxx
    010 025 040 060 080
    Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А 1,18 1,13 1,12 1,06 1,02
    Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 50 50 50 50 50
    Характеристика подходящих плавких предохранителей, А²·с 85 450 840 1800 3200
    Максимально допустимая перегрузка по току в течении 10 мс, A 120 300 410 780 1000
    Сопротивление входной цепи ТТР, кΩ > 20 > 20 > 20 > 20 > 20
    Графики зависимости фактического значения коммутируемого тока от температуры корпуса ТТР
    Графики зависимости фактического значения коммутируемого тока от температуры корпуса ТТР
  • Схема подключения однофазных твердотельных реле ELHART модели ESS1-AA
    Схема подключения твердотельного реле переменного тока
    Схема подключения твердотельного реле переменного тока серии ESS1-AA
  • Габаритные размеры однофазных ТТР ELHART модели ESS1-AA
    Габаритные размеры твердотельного реле переменного тока
    Габаритные размеры твердотельного реле переменного тока серии ESS1-AA, мм
