Однофазное твердотельное реле ESS1-DA

ТТР ESS1-DA коммутирует переменный ток с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =3…32 В.

Твердотельное реле типа AC-AC, в линейке ELHART представлено моделью ESS1-AA с управлением переменным током.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации

Однофазное твердотельное реле ESS1-DA
ESS1-DA-010
  • Максимальный ток: 10 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-DA
ESS1-DA-025
  • Максимальный ток: 25 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-DA
ESS1-DA-040
  • Максимальный ток: 40 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-DA
ESS1-DA-060
  • Максимальный ток: 60 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле ESS1-DA
ESS1-DA-080
  • Максимальный ток: 80 А
  • Управляющий сигнал: =3…32 В
  • Коммутируемое напряжение: ~40…440 В
  • Особенности работы однофазных твердотельных реле ELHART модели ESS1-DA
    Типы нагрузки однофазного твердотельного реле
    Типы нагрузки однофазного твердотельного реле ESS1-DA

    Результатом того, что момент коммутации происходит при переходе кривой напряжения через точку нуля, являются низкие электромагнитные помехи.

  • Технические характеристики однофазных твердотельных реле ELHART модели ESS1-DA
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал =3…32 В

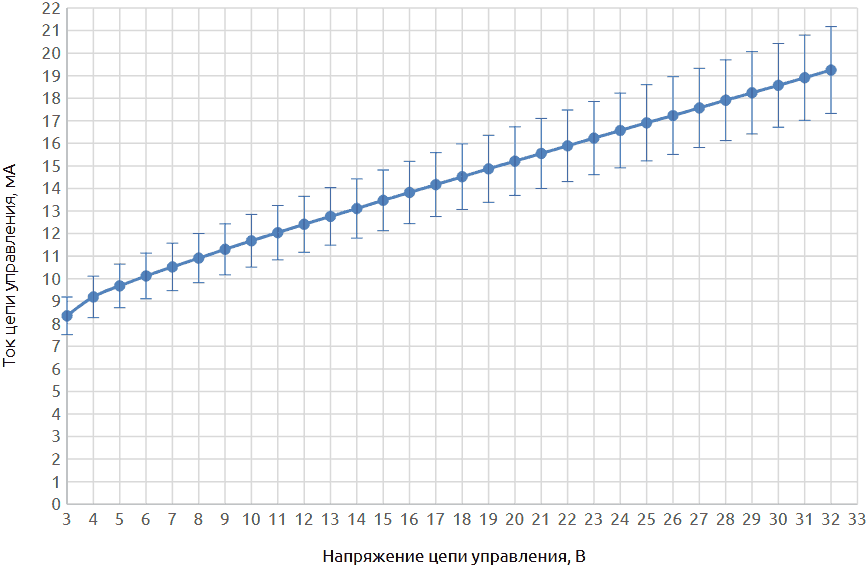

    Ток цепи управления 6…35 мА
    Коммутируемое напряжение ~40…440 В
    Коммутируемые токи 10, 25, 40, 60, 80 А
    Напряжение включения =3 В
    Напряжение выключения =1 В
    Максимальное пиковое напряжение ~900 В
    Падение напряжения в коммутируемой цепи < ~1,6 В
    Время переключения ≤ 10 мс
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции ≥ ~2500 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации при переходе напряжения через ноль
    Индикация наличия управляющего сигнала светодиод
    Габаритные размеры, ШхВхГ 45х60х27,5 мм
    Характеристики Модельный ряд ESS1-DA-xxx
    010 025 040 060 080
    Рассеиваемая мощность ТТР при температуре окружающей среды 25 °C, Вт/А 1,17 1,13 1,12 1,06 0,52
    Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 50 50 50 50 50
    Характеристика подходящих плавких предохранителей, А²·с 85 450 840 1800 3200
    Максимально допустимая перегрузка по току в течении 10 мс, A 120 300 410 780 1000
    Сопротивление входной цепи ТТР, кΩ >0,5 >0,5 >0,5 >20 >20
    Графики зависимости коммутируемого тока от температуры твердотельного реле
    Графики зависимости коммутируемого тока от температуры твердотельного реле
  • Схема подключения однофазных твердотельных реле ELHART модели ESS1-DA
    Схема подключения однофазных твердотельных реле
    Схема подключения однофазных твердотельных реле серии ESS1-DA
  • Габаритные размеры однофазных твердотельных реле ELHART модели ESS1-DA
    Габаритные размеры однофазных твердотельных реле
    Габаритные размеры однофазных твердотельных реле модели ESS1-DA, мм
