ТТР ESS1-DD коммутирует постоянный ток с напряжением =12…250 В и управляет нагрузкой сигналом постоянного тока =5…32 В.
Для коммутации цепей переменного тока, линейка ELHART представлена твердотельным реле ESS1-AA.
Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

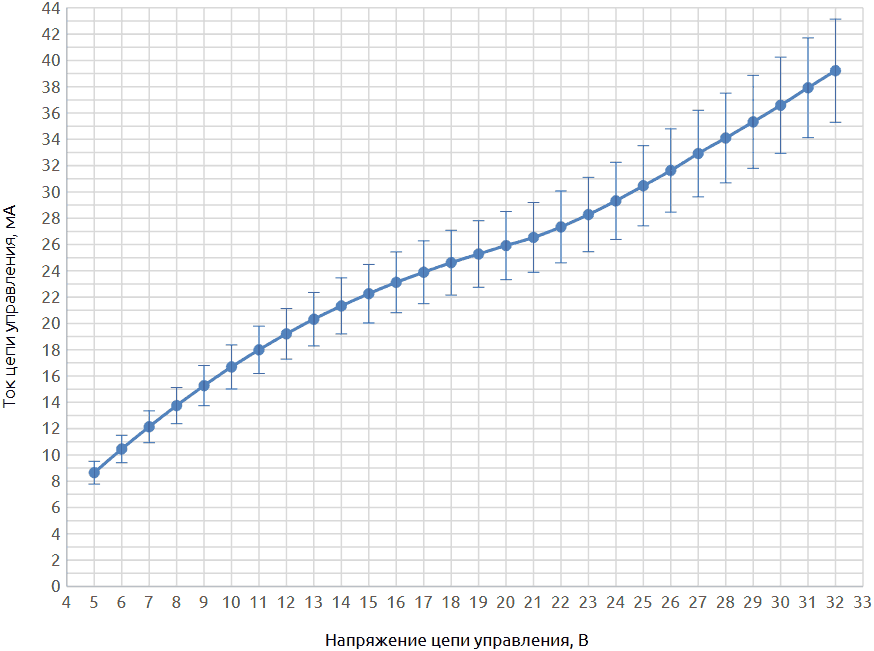

| Параметр | Значение |
|---|---|
| Количество коммутируемых фаз | 1 |
| Управляющий сигнал | =5…32 В |
| Коммутируемое напряжение | =12…250 В |
| Коммутируемые токи | 10, 25, 40 А |
| Напряжение включения | =5 В |
| Напряжение выключения | =1 В |
| Максимальное пиковое напряжение | =400 В |
| Падение напряжения в коммутируемой цепи | < =2 В |
| Время переключения | ≤ 10 мс |
| Ток утечки в коммутируемой цепи | ≤ 10 мА |
| Электрическая прочность изоляции | ≥ ~2500 В |
| Сопротивление изоляции | 500 МОм (при напряжении =500 В) |
| Температура окружающей среды | -30…80 °C |
| Индикация наличия управляющего сигнала | светодиод |
| Момент затяжки | 1,2 Н·м (винт M4) 2 Н·м (винт M5) |
| Габаритные размеры, ШхВхГ | 45х60х27,5 мм |
| Характеристики | Модельный ряд ESS1-DD-xxx | ||
|---|---|---|---|
| 010 | 025 | 040 | |
| Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А | 1,18 | 1,14 | 1,12 |
| Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором транзистор остается в рабочем состоянии), А/нс | 100 | 100 | 100 |
| Максимально допустимая перегрузка по току в течении 10 мс, A | 90 | 250 | 380 |
| Сопротивление входной цепи ТТР, кΩ | > 0,5 | > 0,5 | > 0,5 |
