Однофазное твердотельное реле со встроенным радиатором ESS1-DA DHT

Однофазное твердотельное реле со встроенным радиатором ESS1-DA DHT

ТТР ESS1-DA DHT коммутирует переменный ток с напряжением ~40…440 В и управляет нагрузкой сигналом постоянного тока =4…32 В. Твердотельное реле типа DC-AC без радиатора, в линейке ELHART представлено моделью ESS1-DA с управлением переменным током.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации

Однофазное твердотельное реле  ESS1-DA-015 DHT
ESS1-DA-015 DHT
  • Максимальный ток: 15 А
  • Управляющий сигнал: =4…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле  ESS1-DA-025 DHT
ESS1-DA-025 DHT
  • Максимальный ток: 25 А
  • Управляющий сигнал: =4…32 В
  • Коммутируемое напряжение: ~40…440 В
Однофазное твердотельное реле  ESS1-DA-040 DHT
ESS1-DA-040 DHT
  • Максимальный ток: 40 А
  • Управляющий сигнал: =4…32 В
  • Коммутируемое напряжение: ~40…440 В
  • Особенности однофазных твердотельных реле ELHART модели ESS1-DA DHT
    Типы нагрузки SSR серии ESS1-DA
    Типы нагрузки ТТР серии ESS1-DA

    Модель ESS1-DA модификации DHT сочетает в себе самый распространенный вид управляющего сигнала и коммутируемого напряжения . Имеет компактное исполнение с встроенным радиатором охлаждения для монтажа на DIN-рейку.

    Выдерживает скачок коммутируемого напряжения до ~900 В.

  • Технические характеристики твердотельных реле ESS1-DA модификации DHT
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал =4…32 В

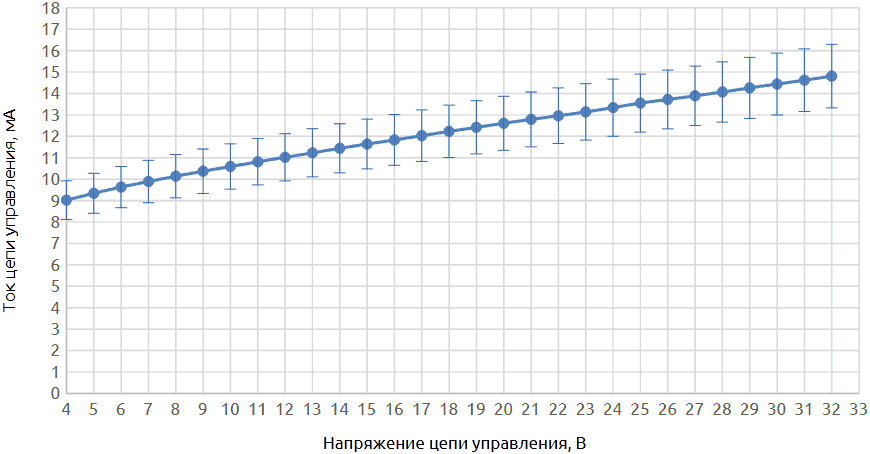

    Ток цепи управления 5…20 мА
    Коммутируемое напряжение ~40…440 В
    Коммутируемые токи 15, 25, 40 А
    Напряжение включения =4 В
    Напряжение выключения =2 В
    Максимальное пиковое напряжение ~900 В
    Падение напряжения в коммутируемой цепи < ~1,6 В
    Время переключения ≤ 10 мс
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции ≥ ~2500 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации при переходе напряжения через ноль
  • Схема подключения однофазных твердотельных реле ELHART модели ESS1-DA DHT
    Схема подключения ESS1-DA DHT
    Схема подключения ESS1-DA DHT
  • Габаритные размеры однофазных твердотельных реле ELHART модели ESS1-DA DHT
    Габаритные размеры ESS1-DA-015 DHT
    Габаритные размеры однофазных ТТР ELHART модели ESS1-DA-015 DHT, мм
    Габаритные размеры ESS1-DA-025 DHT
    Габаритные размеры однофазных ТТР ELHART модели ESS1-DA-025 DHT, мм
    Габаритные размеры ESS1-DA-040 DHT
    Габаритные размеры однофазных ТТР ELHART модели ESS1-DA-040 DHT, мм
