Датчики серии HTE.PF специально разработаны для измерения относительной влажности и температуры воздуха на птицефабриках и фермах, где требуется простое и надежное, но при этом недорогое решение. Обладают хорошей защищенностью, и при необходимости, легко подлежат ремонту.

Каждый датчик проходит 100% выходной контроль работоспособности и точности измерения.

Без проблем подключаются к уже установленным регуляторам разных производителей, поскольку выпускаются модификации с разными типами аналоговых выходов.

Модификации

Датчик влажности и температуры HTE.PF-U10
HTE.PF-U10
  • Выходы влажность/температура: 0…10 В
  • Исполнение: с кабелем 1,5 м
  • Интерфейс связи: -
  • Версия: 2
Датчик влажности и температуры HTE.PF-U10C
HTE.PF-U10C
  • Выходы влажность/температура: 0…10 В
  • Исполнение: под разъем 6 pin
  • Интерфейс связи: -
  • Версия: 1
Датчик влажности и температуры HTE.PF-U10M-RS
HTE.PF-U10M-RS
  • Выходы влажность/температура: 0…10 В
  • Исполнение: под разъем M12
  • Интерфейс связи: RS-485
  • Версия: 2
Датчик влажности и температуры HTE.PF-U10-RS
HTE.PF-U10-RS
  • Выходы влажность/температура: 0…10 В
  • Исполнение: с кабелем 1,5 м
  • Интерфейс связи: RS-4585
  • Версия: 2
Датчик влажности и температуры HTE.PF-U10C-RS
HTE.PF-U10C-RS
  • Выходы влажность/температура: 0…10 В
  • Исполнение: под разъем 6 pin
  • Интерфейс связи: RS-4585
  • Версия: 1
Датчик влажности и температуры HTE.PF-I42
HTE.PF-I42
  • Выходы влажность/температура: 4…20 мА
  • Исполнение: с кабелем 1,5 м
  • Интерфейс связи: -
  • Версия: 2
  • Особенности датчика влажности и температуры серии HTE.PF

    Датчики серии HTE.PF предназначены для измерения относительной влажности и температуры воздуха и конструктивно оптимизированы для работы в помещениях, где присутствуют агрессивные вещества, такие как аммиак (животноводство), дубильные смолы (сушка древесины), углекислый газ (выращивание грибов), рожжи (расстойка теста) и т. д.

    • влагочувствительный сенсор покрыт слоем тонкопористого PTFE;
    • внутренняя часть корпуса заполнена компаундом, что предотвращает контакт электронной платы с агрессивными веществами;
    • корпус выполнен из нержавеющей стали AISI304;
    • имеет диапазон рабочей температуры от −40 до +80 °C;
    • степень пылевлагозащиты электронной платы IP67.

    Измерители HTE.PF в любой модификации имеют 2 аналоговых выходных сигнала (по напряжению 0…10 В или по току 4…20 мА) по каждому измерительному каналу, и дополнительно могут иметь интерфейс RS485 (протокол ModBUS RTU). При этом посредством интерфейса для датчиков HTE.PF-xxx-RS возможно:

    • настроить диапазон выходного сигнала по напряжению (0…1/0…3/0…5/0…10 В) или по току (4…20 мА);
    • настроить индивидуально диапазон преобразования измеренной температуры в аналоговый выходной сигнал (заводская настройка −20…+80 °C);
    • считать вычисленные температуру точки росы и абсолютную влажность окружающего воздуха;
    • активировать подогрев сенсора для ускоренного устранения конденсата;
    • настроить аварийные состояния работы;
    • производить метрологическую юстировку.

    К датчикам влажности и температуры HTE.PF выпускаются дополнительные аксессуары: монтажные консоли и соединительные кабели.

    Монтажная консоль HTE-Hold предназначена для монтажа датчиков влажности и температуры HTE.PF в технологические процессы. Модель HTE-HoldW предназначена для настенного монтажа датчиков, модель HTE-HoldC — для монтажа датчиков в каналы воздуховодов систем вентиляции. Крепление осуществляется посредством крепежных элементов (саморезов, дюбель-гвоздей и т.д.) к поверхности стены или канала через монтажные отверстия диаметром 5,5 мм.

    Соединительный кабель с разъемом HTE-Cable-xxx предназначен для электрического подключения к датчику относительной влажности и температуры HTE.PF-xxxC (версия 1.0). В комплекте с соединительным кабелем поставляется специальная заглушка, которая устанавливается сверху разъема для защиты его контактов, например, от попадания дезинфицирующего раствора во время санации помещения.

    Соединительный кабель с разъемом HTE.Cable-M12-xxx предназначен для электрического подключения к датчику относительной влажности и температуры HTE.PF-xxxM (версия 2.0).

    Защитный колпачок HTE Cap.02 из тонкопористой прессованной нержавеющей стали AISI316L предназначен для защиты сенсора датчиков влажности от механических повреждений мелкими частицами пыли при высоких скорости воздушного потока до 15 м/с.

    При эксплуатации защитного колпачка следует принимать во внимание следующие ограничения:

    1. Влажный колпачок препятствует получению корректных измерений датчика. В случае намокания колпачка, его необходимо полностью высушить.
    2. Жировой или масляный налет на колпачке приводит к ошибочным измерениям датчика. В случае загрязнения колпачка он подлежит замене.
  • Технические характеристики датчика влажности и температуры серии HTE.PF
    Параметр Значение
    Относительная влажность
    Диапазон измерения относительной влажности 0…100%
    Предел допускаемой абсолютной погрешности измерения относительной влажности(при температуре окружающего воздуха +25 °C и скорости потока воздуха 1 м/с) ±2,5% (в диапазоне от 0 до 90%)
    ±3,5% (в остальном диапазоне)
    Гистерезис показаний относительной влажности ±0,8%
    Время отклика по уровню 63% со стандартным защитным колпачком при скорости потока 1 м/с 8 с
    Время отклика по уровню 95% со стандартным защитным колпачком при скорости потока 1 м/с 30 с
    Температура
    Диапазон измерений температуры в зависимости от исполнения -20…+80 °C
    -40…+ 80 °C (по интерфейсу RS-485 (при наличии))
    Предел допускаемой абсолютной погрешности измерения температуры ±0,8 °С
    Электрические характеристики
    Диапазон выходных аналоговых электрических сигналов * 4…20 мА
    0…10 В (0…1, 0…3, 0…5 В)
    Напряжение питания постоянного тока в зависимости от типа выходного сигнала =24 В ±5% (номинальное для всех модификаций)
    =12…30 В (4…20 мА)
    =6…30 В (0…1 В, 0…3 В или 0…5 В)
    =12…30 В (0…10 В)
    =5…30 В (цифровой выход RS-485)
    Собственное потребление тока ** 4,3 мА (для датчиков с выходным сигналом тока)
    3,5 мА (для датчиков с выходным сигналом напряжения)
    3,5 мА (для датчиков с RS-485)
    4,5 мА (для датчиков с RS-485 и выходным сигналом напряжения)
    Допустимое сопротивление нагрузки для токового выхода см. Допустимое сопротивление нагрузки токового выхода
    Минимальная нагрузка для выхода по напряжению 1 кОм (0…1 В)
    3 кОм (0…3 В)
    5 кОм (0…5 В)
    10 кОм (0…10 В)
    Интерфейс выходного цифрового сигнала RS-485 (Modbus RTU)
    Максимально допустимая длина кабеля 1000 м
    Прочие характеристики
    Длина преобразователя (в зависимости от модификации) 116 мм: с кабелем
    120 мм: с разъемом
    Длина кабеля*** 1,5 м
    Масса (в зависимости от модификации) 78 г: с кабелем
    34 г: с разъемом
    Степень защиты IP67: корпус
    IP20: сенсор
    Материал датчика
    Фильтр ABS (черный)
    Корпус нержавеющая сталь AISI 304
    Заливочный компаунд силикон
    Рабочие условия эксплуатации
    Минимальная скорость потока воздуха 1 м/с
    Температура окружающей среды -40…+80 °C
    Допустимое атмосферное давление 86…106 кПа
    Относительная влажность воздуха до 100%
    Период опроса (для датчиков с цифровым сигналом) не менее 1 с

    (*) - Для датчиков с интерфейсом RS-485 возможна пользовательская настройка.

    (**) - При напряжении питания =24 В без подключения аналоговых выходных сигналов. Нагрузка RS-485 - 120 Ом.

    (***) - Для модификации HTE.PF с кабелем.

    Допустимое сопротивление нагрузки токового выхода датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF
    Допустимое сопротивление нагрузки токового выхода датчика влажности и температуры с защитой от агрессивных сред ELHART серии HTE.PF
    Характеристики монтажных консолей HTE-Hold
    Параметр HTE-HoldW HTE-HoldC
    Материал пластины Нержавеющая сталь AISI304
    Материал гермоввода Нейлон
    Вес 72 г 42 г
    Характеристики защитных колпачков HTE Cap.02
    Параметр Значение
    Материал нержавеющая сталь AISI316L
    Время отклика по уровню 63% (при скорости потока 1 м/c)* 9 с
    Время отклика по уровню 95% (при скорости потока 1 м/c)* 34 с
    Размер пор 30...45 мкм
    Степень защиты, обеспечиваемая оболочкой IP65

    * - Значения справедливы для датчика HTE.PF при отключенной программной фильтрации.

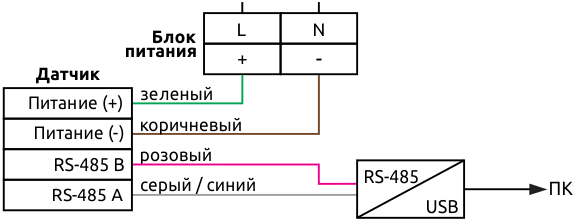

  • Схемы подключения датчика влажности и температуры серии HTE.PF
    Нумерация контактов разъема датчика HTE.PF-xxxС-RS (версия 1.0)
    Нумерация контактов разъема датчика
    HTE.PF-xxxС-RS (версия 1.0)
    Описание
    1 Питание: плюс (+)
    2 Питание: минус (-)
    3 Температура
    4 Влажность
    5 RS-485 B
    6 RS-485 A

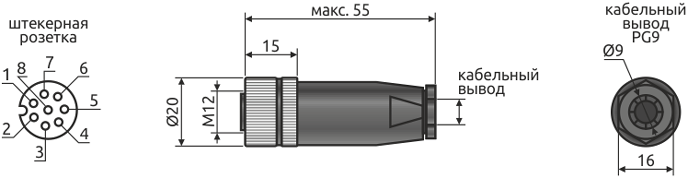

    Нумерация контактов разъема датчика HTE.PF-xxxM-RS (версия 2.0)
    Нумерация контактов разъема датчика
    HTE.PF-xxxM-RS (версия 2.0)
    Описание
    1 Влажность
    2 Питание: минус (-)
    3 Питание: плюс (+)
    4 Температура
    6 RS-485 B
    7 RS-485 A

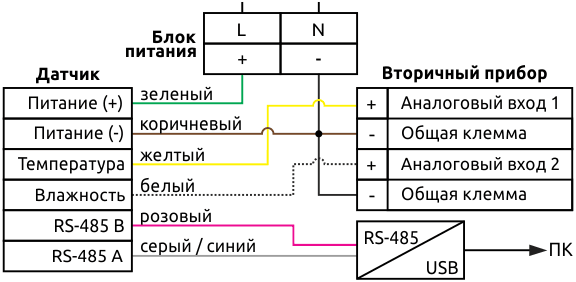

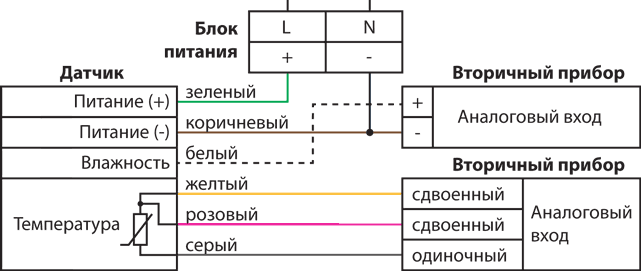

    Схема внешних электрических подключений датчиков HTE.PF-U (версия 2.0)
    Схема внешних электрических подключений датчиков HTE.PF-U…(версия 2.0)

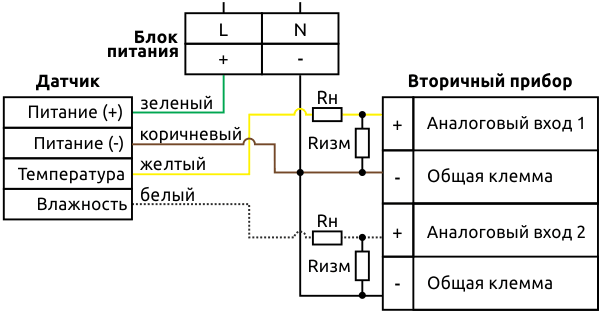

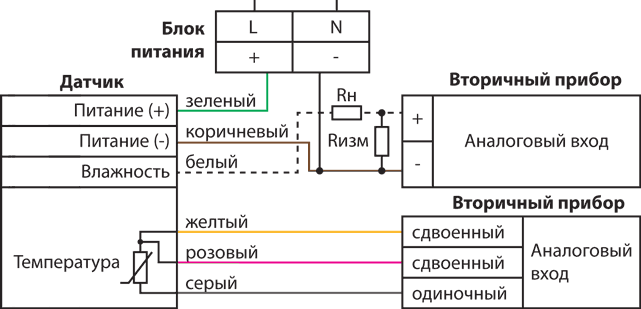

    Схема внешних электрических подключений датчиков HTE.PF-I42 (версия 2.0)
    Схема внешних электрических подключений датчиков HTE.PF-I42 (версия 2.0)
  • Габаритные размеры датчика влажности и температуры ELHART серии HTE.PF
    Габаритный размер датчика влажности и температуры HTE.PF с кабелем
    Габаритный размер датчика влажности и температуры HTE.PF с кабелем, мм
    Габаритный размер датчика влажности и температуры HTE.PF с разъемом
    Габаритный размер датчика влажности и температуры HTE.PF-xxxC с разъемом, мм
    Габаритный размер датчика влажности и температуры HTE.PF с разъемом
    Габаритный размер датчика влажности и температуры HTE.PF-xxxM с разъемом, мм
    Габаритные размеры кабеля HTE-Cable-xxx
    Габаритный размер соединительного кабеля с разъемом HTE-Cable-xxx, мм
    (для датчика HTE.PF-xxxС)
    L может принимать значения: 1,5; 2,5; 5 или 10 м
    Габаритные размеры кабеля HTE.Cable-M12-xxx
    Габаритный размер соединительного кабеля с разъемом HTE.Cable-M12-6F-xxx, мм
    (для датчика HTE.PF-xxxM)
    L может принимать значения: 2, 5 или 10 м
    Габаритные размеры консоли HTE-HoldC
    Габаритные размеры консоли HTE-HoldC для канального монтажа датчиков, мм
    Габаритные размеры консоли HTE-HoldW
    Габаритные размеры консоли HTE-HoldW для настенного монтажа датчиков, мм
