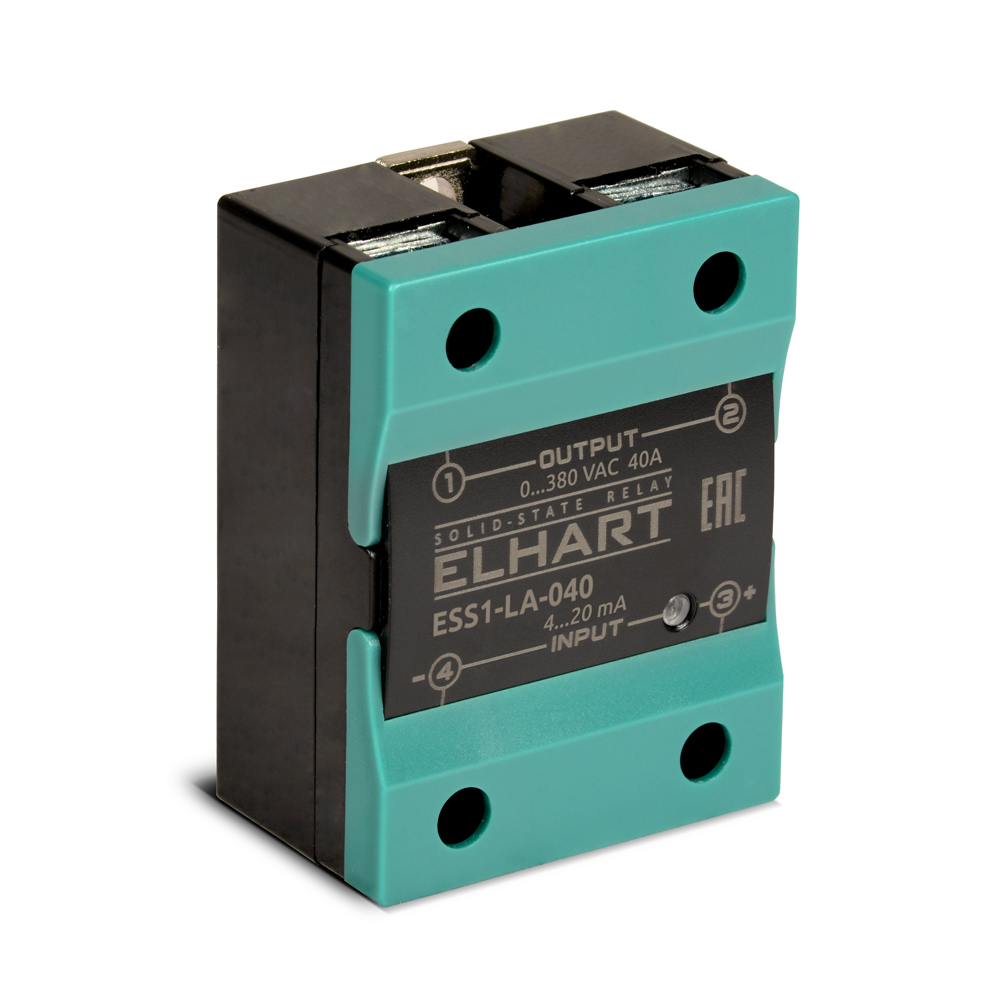

Однофазное твердотельное реле ESS1-LA

Модель ESS1-LA дает возможность регулировать мощность коммутируемой нагрузки c помощью аналогового сигнала 4…20 мА. Для регулирования мощности переменного тока, в линейке ELHART представлены также твердотельные реле ESS1-PA и ESS1-UA.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации

Однофазное твердотельное реле ESS1-LA
ESS1-LA-025
  • Максимальный ток: 25 А
  • Управляющий сигнал: 4…20 мА
  • Коммутируемое напряжение: ~0…380 В
Однофазное твердотельное реле ESS1-LA
ESS1-LA-040
  • Максимальный ток: 40 А
  • Управляющий сигнал: 4…20 мА
  • Коммутируемое напряжение: ~0…380 В
Однофазное твердотельное реле ESS1-LA
ESS1-LA-080
  • Максимальный ток: 80 А
  • Управляющий сигнал: 4…20 мА
  • Коммутируемое напряжение: ~0…380 В
  • Особенности работы однофазных твердотельных реле ELHART модели ESS1-LA
    Типы нагрузки SSR серии ESS1-LA
    Типы нагрузки однофазного твердотельного реле ESS1-LA

    Модель ESS1-LA регулирует нагрузку плавно, пропорционально унифицированному аналоговому сигналу 4…20 мА. Так, можно уменьшать или увеличивать мощность ТЭНа или яркость свечения лампы.

    Для того, чтобы иметь возможность непрерывно регулировать напряжение коммутируемой цепи, твердотельные реле ESS1-LA используют фазовый способ коммутации, что имеет следствием создание помех, не свойственных твердотельным реле с коммутацией при переходе кривой напряжения через точку нуля.

    Выдерживает скачок коммутируемого напряжения до ~900 В.

  • Технические характеристики однофазных реле ELHART модели ESS1-LA
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал 4…20 мА
    Коммутируемое напряжение:
       – модели ESS-LA-… ~0…380 В
       – модели ESS-LA-… S ~10…250 В
    Коммутируемые токи 25, 40, 80 А
    Напряжение включения -
    Напряжение выключения -
    Максимальное пиковое напряжение ~900 В
    Падение напряжения в коммутируемой цепи < ~3 В
    Время переключения -
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции ≥ ~2000 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации фазовый способ коммутации
    Индикация наличия управляющего сигнала светодиод
    Габаритные размеры, ШхВхГ 43,5х57,2х29 мм

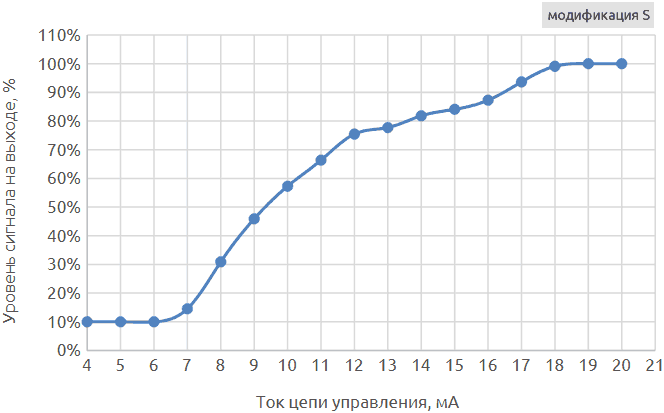

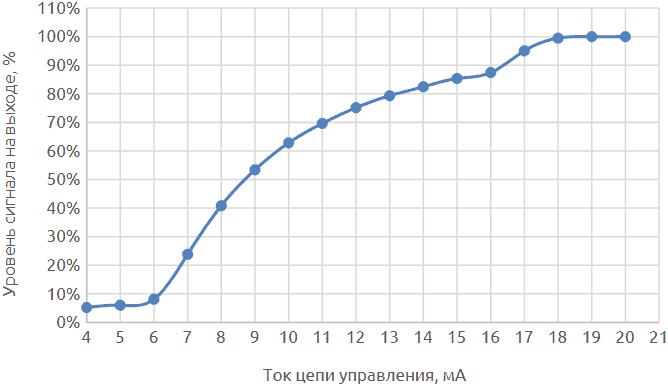

    Характеристики Модельный ряд ESS1-LA-xxx
    025 040 080
    Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А LA: 1,14
    LA S: 1,12    		 LA: 1,12
    LA S: 1,10    		 LA: 1,02
    LA S: 1,00
    Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 50 50 50
    Характеристика подходящих плавких предохранителей, А²·с 450 840 3200
    Максимально допустимая перегрузка по току в течении 10 мс, A 300 410 1000
    Сопротивление входной цепи ТТР, кΩ ≥ 0,4 ≥ 0,4 ≥ 0,4
  • Схема подключения однофазных твердотельных реле ELHART модели ESS1-LA
    Схема подключения ESS1-LA
    Схема подключения твердотельного реле ELHART ESS1-LA
  • Габаритные размеры однофазных ТТР ELHART модели ESS1-LA
    Габаритные размеры ESS1-LA
    Габаритные размеры однофазных ТТР ELHART модели ESS1-LA, мм
