Однофазное твердотельное реле ESS1-PA

Модель ESS1-PA дает возможность регулировать мощность коммутируемой нагрузки c помощью потенциометра. Для регулирования мощности переменного тока, в линейке ELHART представлены также твердотельные реле ESS1-LA и ESS1-UA.

Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

Модификации

Однофазное твердотельное реле ESS1-PA
ESS1-PA-010
  • Максимальный ток: 10 А
  • Управляющий сигнал: 0…470/560 кОм
  • Коммутируемое напряжение: ~10…440 В
Однофазное твердотельное реле ESS1-PA
ESS1-PA-025
  • Максимальный ток: 25 А
  • Управляющий сигнал: 0…470/560 кОм
  • Коммутируемое напряжение: ~10…440 В
Однофазное твердотельное реле ESS1-PA
ESS1-PA-040
  • Максимальный ток: 40 А
  • Управляющий сигнал: 0…470/560 кОм
  • Коммутируемое напряжение: ~10…440 В
Однофазное твердотельное реле ESS1-PA
ESS1-PA-080
  • Максимальный ток: 80 А
  • Управляющий сигнал: 0…470/560 кОм
  • Коммутируемое напряжение: ~10…440 В
  • Особенности работы однофазных твердотельных реле ELHART модели ESS1-PA
    Типы нагрузки однофазного твердотельного реле
    Типы нагрузки однофазного твердотельного реле ESS1-PA

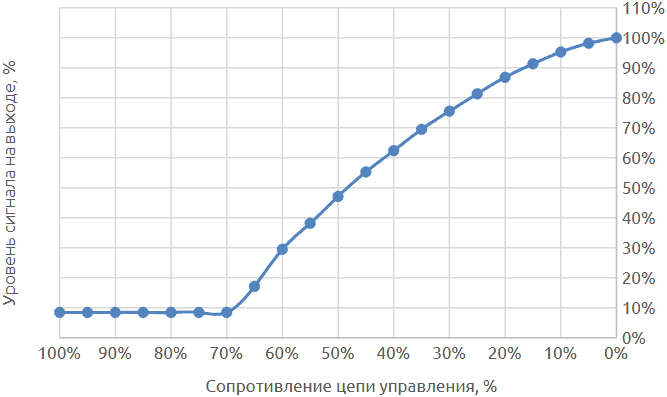

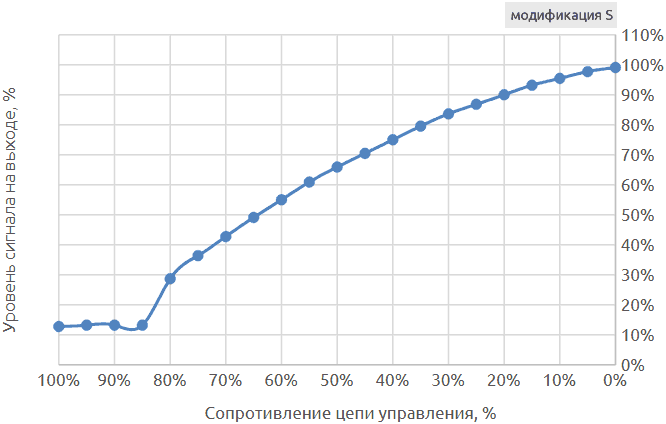

    Модель ESS1-PA регулирует нагрузку плавно, с помощью потенциометра 0…470/560 кОм. Так, можно уменьшать или увеличивать мощность ТЭНа или яркость свечения лампы.

    Для того, чтобы иметь возможность непрерывно регулировать напряжение коммутируемой цепи, твердотельные реле ESS1-PA используют фазовый способ коммутации, что имеет следствием создание помех, не свойственных твердотельным реле с коммутацией при переходе кривой напряжения через точку нуля.

  • Технические характеристики однофазных реле ELHART модели ESS1-PA
    Параметр Значение
    Количество коммутируемых фаз 1
    Управляющий сигнал 0…470/560 кОм
    Коммутируемое напряжение:
       – модели ESS1-PA-… ~10…440 В
       – модели ESS1-PA-… S ~10…250 В
    Коммутируемые токи 10, 25, 40, 80 А
    Напряжение включения -
    Напряжение выключения -
    Максимальное пиковое напряжение ~900 В
    Падение напряжения в коммутируемой цепи < ~3 В
    Время переключения -
    Ток утечки в коммутируемой цепи ≤ 10 мА
    Электрическая прочность изоляции:
       – для моделей ESS1-PA-080 (S) ≥ ~2000 В
       – для всех остальных моделей ≥ ~2500 В
    Сопротивление изоляции 500 МОм (при напряжении =500 В)
    Температура окружающей среды -30…80 °C
    Способ коммутации фазовый способ коммутации
    Индикация наличия управляющего сигнала светодиод
    Момент затяжки 1,2 Н·м (винт M4)
    2 Н·м (винт M5)
    Габаритные размеры, ШхВхГ 45х60х27,5 мм
    Характеристики Модельный ряд ESS1-PA-xxx
    010 025 040 080
    Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А PA: 1,18
    PA S: 1,15
    PA: 1,15
    PA S: 1,12
    PA: 1,13
    PA S: 1,10
    PA: 1,02
    PA S: 1,00
    Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс 50 50 50 50
    Характеристика подходящих плавких предохранителей, А²·с 128 450 840 3200
    Максимально допустимая перегрузка по току в течении 10 мс, A 120 300 410 1000
  • Схема подключения однофазных твердотельных реле ELHART модели ESS1-PA
    Схема подключения ESS1-PA
    Схема подключения твердотельного реле ELHART ESS1-PA
  • Габаритные размеры однофазных ТТР ELHART модели ESS1-PA
    Габаритные размеры ESS1-DA
    Габаритные размеры однофазных ТТР ELHART модели ESS1-PA, мм
