Модель ESS1-UA дает возможность регулировать мощность коммутируемой нагрузки c помощью аналогового сигнала =0…5/10 В. Для регулирования мощности переменного тока, в линейке ELHART представлены также твердотельные реле ESS1-PA и ESS1-LA.
Перед выбором и использованием реле, пожалуйста, внимательно читайте правила подключения и эксплуатации в паспорте и на сайте, в том числе рекомендации по подбору ТТР в зависимости от типа нагрузки.

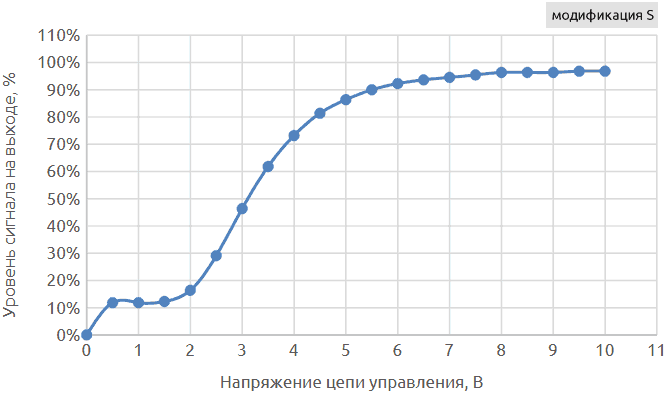

Модель ESS1-UA регулирует нагрузку плавно, пропорционально унифицированному аналоговому сигналу 0…5/10 В. Так, можно уменьшать или увеличивать мощность ТЭНа или яркость свечения лампы.
Для того, чтобы иметь возможность непрерывно регулировать напряжение коммутируемой цепи, твердотельные реле ESS1-UA используют фазовый способ коммутации, что имеет следствием создание помех, не свойственных твердотельным реле с коммутацией при переходе кривой напряжения через точку нуля.
Выдерживает скачок коммутируемого напряжения до ~600 В.
| Параметр | Значение |
|---|---|
| Количество коммутируемых фаз | 1 |
| Управляющий сигнал | 0…5/10 В |
| Коммутируемое напряжение | ~10…220 В |
| Коммутируемые токи | 10, 25, 40 А |
| Напряжение включения | - |
| Напряжение выключения | - |
| Максимальное пиковое напряжение | ~600 В |
| Падение напряжения в коммутируемой цепи | < ~20 В |
| Время переключения | - |
| Ток утечки в коммутируемой цепи | ≤ 10 мА |
| Электрическая прочность изоляции | ≥ ~2500 В |
| Сопротивление изоляции | 500 МОм (при напряжении =500 В) |
| Температура окружающей среды | -30…80 °C |
| Способ коммутации | фазовый способ коммутации |
| Индикация наличия управляющего сигнала | светодиод |
| Момент затяжки | 1,2 Н·м (винт M4) 2 Н·м (винт M5) |
| Габаритные размеры, ШхВхГ | 45х60х27,5 мм |
| Характеристики | ESS1-UA-040 |
|---|---|
| Рассеиваемая мощность ТТР при температуре окружающей среды среды 25 °C, Вт/А | 1,12 |
| Критическая скорость нарастания тока в открытом состоянии (значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии), А/нс | 50 |
| Характеристика подходящих плавких предохранителей, А²·с | 840 |
| Максимально допустимая перегрузка по току в течении 10 мс, A | 410 |
| Сопротивление входной цепи ТТР, кΩ | ≥ 4 |
